電爐襯是指電爐熔化室的內襯，包括爐蓋、爐壁、爐底三個部分，其工作的劣直接影響鋼質和其它經濟技術指標。近幾年來，由于電爐煉鋼的強化與創新，對爐襯材料、砌筑等也提出了相應的改進。電鍋爐煉鋼是以電為熱源進行煉鋼的，常用的電爐有電弧爐和感應爐兩種。





電爐襯有堿性和酸性兩種。現在大多數電爐是用堿爐襯里。酸襯電爐僅適用于生產鑄鋼件和灰鐵。



耐火材料在電爐爐襯的結構組成

將三相交流直流電作為電爐煉鋼的主要熱源，用電與爐料間產生的電弧加熱熔融爐料，然后加入氧化劑，除渣、鐵合金等，調整鋼液化學成分及溫度至規定值后，注入鋼包，修復損壞的爐襯，使其出鋼后進行修復，在爐內繼續加料進行熔煉，重復操作。

它包括爐體、翻轉機構、電氣裝置、電提升機構、冷卻系統。該爐體包括爐蓋、爐壁、爐底等部分。爐外殼是鋼板，內襯耐火材料。爐壁面的一面是爐門，另一面是出鋼出口口；爐蓋可往復移動，外環由鋼板制成，多為水冷型，頂部除水冷件外，其余均由出口鋼制成，上部設有電孔和除塵孔。



堿式電爐的爐襯下要求

(1)應有足夠的耐火能力和負載軟化點。由于采用電弧方式，爐襯各部分的表面溫度均達到1500~1800℃。

(2)應具有很強的抗渣性。由于爐渣、煤煙經高溫孔滲入爐內，使耐火材料熔化，組織分層，陰歷剝離。

(3)應具有良好的抗熱震性能。由于在煉鋼過程中，打開爐門、提升爐蓋等都會引起爐襯耐火材料溫度的突變，從而產生剝落、崩裂，使爐襯過早損壞。

(4)應該有足夠的強度，因為爐襯在加料過程中受到?jīng)_擊、傾斜時發生振動，并且沸騰時會受到金屬、熔渣和氣流的侵蝕。

(5)導熱系數要小，導電性低。

常用的電爐耐火材料有鎂磚、白云石磚、高鋁磚、硅磚和鎂砂制品。因為電爐子各部份。

由于環境不同，所使用的耐火材料也不同。



電爐出鋼槽耐火材料。

電爐子一般為邊出鋼，出鋼槽的襯體一般采用鎂質、高鋁、蠟石、碳質或硅質等材料，可在施工中搗打、振澆。

國外電爐出鋼槽襯體的普適采非定形耐火材料生產，具有良好的整體性，使用壽命長，成本低。其施工方式有搗打法、振搗法、預制法?，F(xiàn)已采用后兩種施工方法，尤其是預制成整體出鋼槽，可機械化吊裝，更有發展前景。

出鋼槽用小磚砌筑時，磚縫熔損嚴重，鋼渣易滲入，清理困難。日本東京窯業公司生產的牛500？高鋁碳大號800mm磚，具有導熱、耐蝕、抗沖擊、不掛渣等特點。磚塊用干15-IOOt電爐出鋼槽，壽命可達100-四百次

現在，外都在開發或試用爐底出鋼爐口，取消了出鋼槽，所用的耐火材料有鎂質、石墨質耐火材料等。



電爐襯(爐壁)耐火材料

在熔池渣線以下的內墻采用大型石墨化碳磚砌筑，碳磚與鋼殼之間采用粘土耐火磚和石棉板進行絕熱處理，碳磚墻厚200mm，靠近爐底設置一個放錫口。爐墻以上采用耐火粘土磚砌筑，靠近渣線的上方設置有工作門，以除去破損電。通過對比試驗確定，高鋁磚抗爐料、礦塵侵蝕性能比其它磚要好，因此熔池渣線以上的爐墻好采用高鋁質耐火磚。



電爐罩(爐頂)

整個爐頂用粘土耐火磚砌成球拱爐頂，厚230mm。爐頂設有3個電孔，3個加料孔和一個排氣孔。

爐頂板的破壞是由于磚坯吸收了礦粉(即各種氧化物)，在高溫和長期作用下，使磚體受到侵蝕，高鋁磚具有較好的抗礦塵侵蝕性，因此爐頂用高鋁質耐火磚砌成佳。



(1)電爐的爐底。

爐底材料是影響電爐使用壽命的關鍵，爐底總厚度約800mm，爐底結構從下往上依次為：16~20mm、石棉板10~20mm，耐火粘土磚，填打料層，石墨化磚400mm。在這種情況下，陶土磚和填打料層制成了向放錫口傾斜的爐底，在它的表面使用大塊石墨化碳磚(規格為1800mm×400mm×400mm)砌筑成平底或反拱爐底，灰間隙小于Imm，防止錫液滲入，導致爐底磚漂浮，損壞爐底。碳磚爐在還原性環境下能夠較好地抵抗爐渣和金屬的侵蝕，而且碳磚的耐火性也很高(3000℃)，因此爐子的壽命一般可達6~8個月，也有1年以上的使用時間。不利之處是，熔煉物料含鐵量高，爐子壽命會受到影響，碳磚的價格也會較高。

還有一些用鎂質耐火材料砌爐底，而鎂磚的耐火性能也比較好(1690~1710℃)，適合錫冶煉溫度(1500℃以下)，在還原氣氛中也能很好地抵抗堿性熔劑的侵蝕，而鎂質耐火材料比碳磚對高鐵材料的抗蝕性更強。此外，鎂磚價格只有碳磚的1/4左右，因此，有的工廠全部采用鎂磚砌筑。但鎂質耐火材料的抗熱震性較差，在運行過程中開窗停爐、爐襯易損壞。為防止電爐爐底磚浮起，在燒結爐底部采用鎂砂整體搗固。



冶煉電爐的爐底為磚砌反拱爐底，爐底為2~3層的反拱結構，爐底總厚度一般為1250~1300mm。爐底板(40mm)由下往上依次為爐底鋼板(40mm)、耐火澆注料(95~150mm)、粘土磚(230~300mm)、鎂磚(760mm)。還有不用耐火澆注料，直接砌筑粘土磚(500mm)，其上用鎂磚(760mm)砌成反拱爐底。

這種因素會導致耐火磚爐襯發生腐蝕，而且這種應力的相互作用常常對耐火磚造成有害影響。在煉銅爐內壁，特別是風口區及渣線段，要求其耐火磚襯體具有較好的抗渣性，耐火磚密度要高，抗熱震性能好，耐壓強度高。

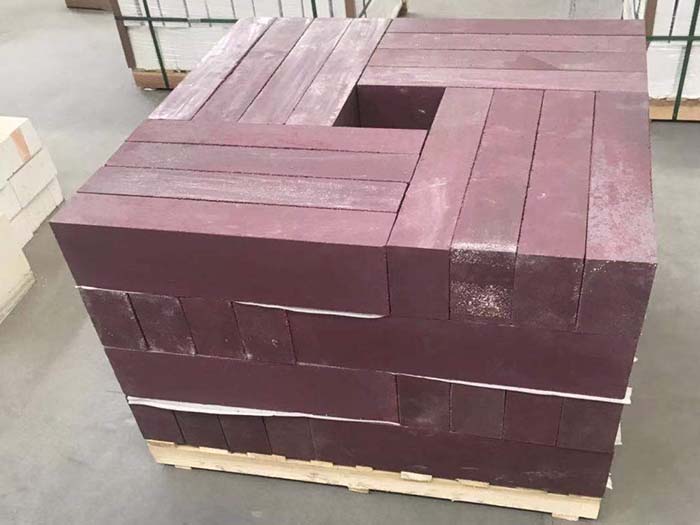

在煉銅爐襯板上，世界各國普遍使用鎂鉻磚或鉻鎂磚。鎂磚因其抗有色金屬熔渣和熱穩定性較差，所以很少使用；而且，由于鉻對環境的危害，近年來含鉻耐火材料也逐漸在建設中，取而代之的是新型無鉻環保型綠色耐火材料。

轉爐風口及渣線部位是轉爐襯里的薄弱環節。由于這些部位溫差變化大，渣蝕比較劇烈，建議選用質耐火磚。
