鎂尖晶石鋯磚與鎂鉻磚相比,方鎂石尖晶石磚的一個(gè)重要缺點(diǎn)是不耐堿性介質(zhì)的侵蝕。在水泥窯燒成帶溫度約1500℃,遠(yuǎn)遠(yuǎn)高于過(guò)渡帶(約200℃),含CaO的水泥熟料與尖晶石反應(yīng),導(dǎo)致低熔點(diǎn)鋁酸鹽的生成;在鋼的二次精煉中,如RH爐浸漬管,要受到來(lái)自轉(zhuǎn)爐末期高堿度渣的侵蝕,導(dǎo)致尖晶石磚過(guò)早蝕損。

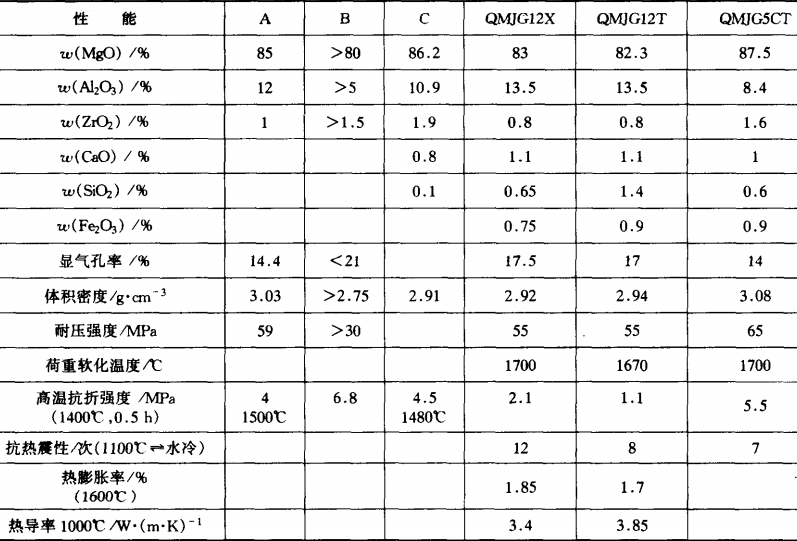

鎂尖晶石鋯磚理化指標(biāo)

水泥窯燒成帶用鎂尖晶石鋯磚，簡(jiǎn)稱鎂鋯磚是以鎂砂和鋯英石為主要原料制成的一種鎂質(zhì)復(fù)合耐火材料,主要化學(xué)成分為MgO、ZrO2和SiO2。主要礦物組成為方鎂石、鎂橄欖石和斜鋯石,
　　
　　作為對(duì)策,一是在配料中加入電熔鎂砂;二是在細(xì)粉中加入剛玉粉或aAl2O3,三是加入ZrO2。電熔鎂砂的加入,提高了制品的致密度強(qiáng)度和耐蝕性;加入剛玉粉或aA2O3,則在基質(zhì)中生成適量的原位尖晶石化了基質(zhì)結(jié)構(gòu);ZrO2的加入,不僅有利于改善制品的抗熱震性,而且ZrO2搶先與CaO反應(yīng),生成高熔點(diǎn)(2320℃)的鋯酸一鈣CaO·ZAO2,可有效阻止堿性介質(zhì)向制品內(nèi)的滲透保護(hù)尖晶石不被分解。

　　鎂尖晶石鋯磚燒成過(guò)程中,基質(zhì)中的鋯英石與粗顆粒氧化鎂反應(yīng),生成鎂橄欖石和斜鋯石(ZrO2)包裹在氧化鎂顆粒的周圍,保護(hù)氧化鎂顆粒不受侵蝕。由于方鎂石與ZrO2熱膨脹性的差異,在磚的內(nèi)部形成細(xì)微裂紋,能夠分散應(yīng)力。因此,鎂鋯磚具有良好的熱震穩(wěn)定性,對(duì)金屬氧化物、硫化物具有很好的抗侵蝕性能。
　　
　　鎂尖晶石鋯磚在水泥窯燒成帶已取得良好的使用業(yè)績(jī)，在RH真空脫氣爐的試用也有著良好的前景。A、C、QMJG12X為水泥窯燒成帶用磚;其他用于RH爐。
