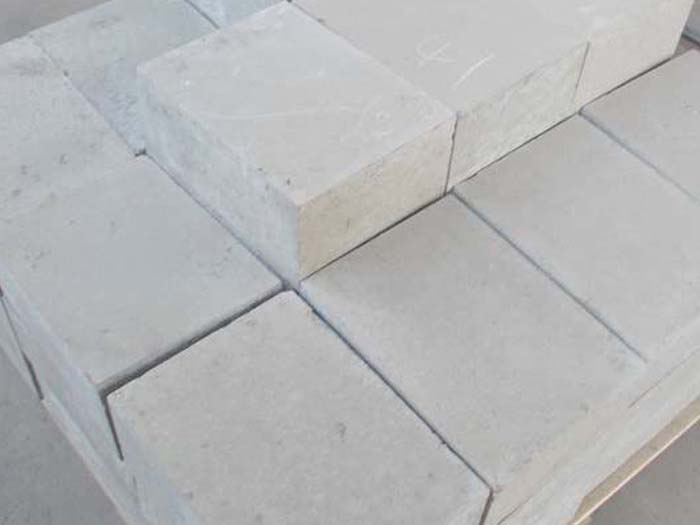

磷酸鹽結合高鋁質窯襯磚包括兩種產(chǎn)品，一種是磷酸鹽結合質磚(簡稱磷酸鹽磚);另一種是磷酸鋁結合高鋁質耐磨磚(簡稱耐磨磚)。

　　磷酸鹽耐火磚是以濃度42.5%~50%的磷酸溶液作為結合劑，集料是采用經(jīng)回轉窯1600℃以上鍛燒的礬土熟料。在磚的使用過程中，磷酸與磚面燒礬土細粉和耐火粘土相反應，終形成以方石英型正磷酸鋁為主的結合劑。

　　耐磨磚是以工業(yè)磷酸、工業(yè)氯氧化鋁配成磷酸鋁溶液作為結合劑，其摩爾比為Al2O3:P2O5=1:3.2。采用的集料與磷酸鹽磚相同。在磚的使用過程中，同磷酸鹽磚一樣形成以方石英型正磷酸鋁為主的結合劑。

　　兩種磚雖然都是使用同樣集料，機壓成型，經(jīng)500℃左右熱處理所得的化學結合耐火制品，使用中終形成的結合劑也是一樣。但是，由于其制作工藝不盡相同，而顯示了各具特色的性能。例如，磷酸鹽磚在集料的顆粒組成中，采用了大量的5~10mm的燒礬土，磚顯氣孔率較大，經(jīng)同樣溫度處理后，磚的彈性模量較耐磨磚低得多，熱震穩(wěn)定性良好。而耐磨磚采用的礬土集料小于5mm的顆粒，并直接采用磷酸鋁溶液作為成型結合劑，壓制也較密實，所以顯示出更高的強度和耐磨性能，但熱震穩(wěn)定性則較差。因此，磷酸鹽磚適于在回轉窯的過渡帶、窯口及其他易掉磚的部位使用。目前，除少數(shù)小型窯仍有使用外，大中型預分解窯沒有采用。
