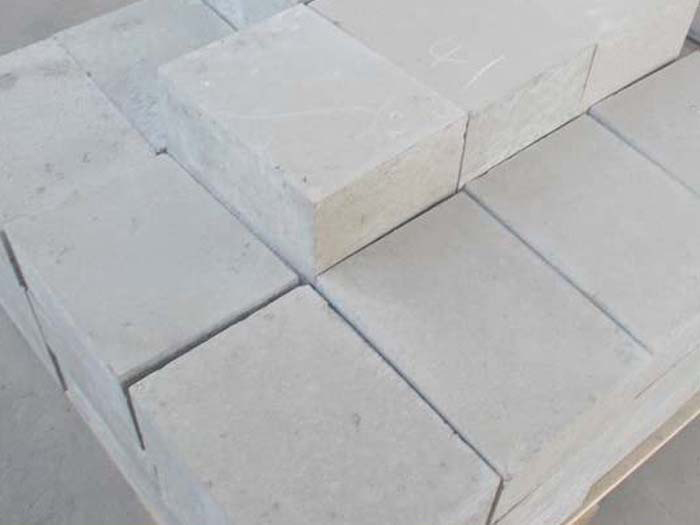

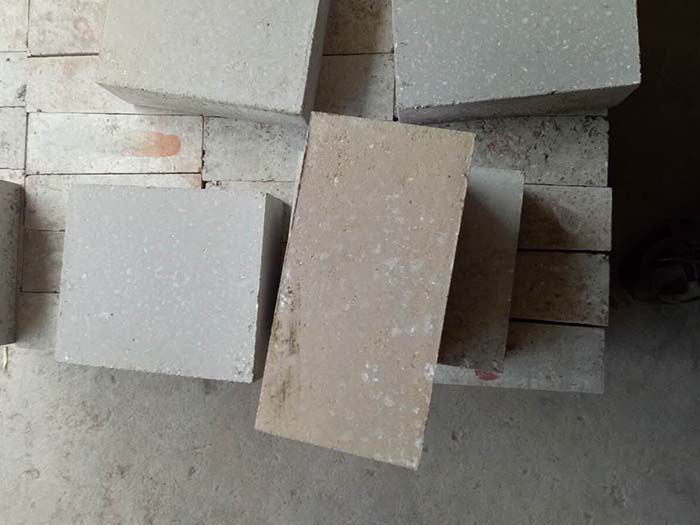

磷酸鹽結(jié)合高鋁質(zhì)耐火磚是以致密的特種或一級(jí)高鋁釩土熟料為主要原料，磷酸溶液或磷酸鋁溶液為結(jié)合劑，經(jīng)半干法機(jī)壓成型后，與400-600熱處理而制成化學(xué)結(jié)合耐火制品。它屬于免燒磚，為避免在高溫使用過(guò)程中制品收縮較大，配料中一般需要引入加熱膨脹性原料，如藍(lán)晶石、硅線(xiàn)石、葉蠟石、硅石等。與陶瓷結(jié)合的燒成高鋁磚相比，其抗剝落性更好，但其荷重軟化溫度較低，抗侵蝕性較差，因此需要加入少量的電熔剛玉、莫來(lái)石等，以強(qiáng)化基質(zhì)。

磷酸鹽結(jié)合高鋁質(zhì)耐火磚適用于水泥窯、電爐頂、鋼包等。將普通高鋁磚放到磷酸鹽中浸漬，經(jīng)干燥取出后，發(fā)現(xiàn)原高鋁磚的荷重軟化溫度升高。經(jīng)磷酸鹽浸漬后氣孔率明顯降低，體積密度增大，抗折強(qiáng)度明顯提高。用磷酸鹽浸漬高鋁磚可改善高鋁磚的質(zhì)量，延長(zhǎng)其使用壽命。

磷酸鹽耐磨高鋁磚是在普通磷酸鹽結(jié)合高鋁磚的基礎(chǔ)上，通過(guò)特殊工藝和采用化學(xué)添加物制成的耐火磚，耐磨性以及荷重軟化溫度均大幅度提升。其高溫性能和抗熱震性也均于磷酸鹽結(jié)合高鋁磚具有常溫耐壓強(qiáng)度高，熱震穩(wěn)定性好，耐磨性能好，抗渣能力強(qiáng)。

磷酸鹽結(jié)合的高鋁磚用于水泥工業(yè)用回轉(zhuǎn)窯和立窯的預(yù)熱帶、高溫帶和風(fēng)口磚等部位。該制品強(qiáng)度高、耐磨性強(qiáng)，抗熱震性良好，適用于各類(lèi)水泥窯，使用效果良好。

高強(qiáng)度磷酸鹽耐磨磚是在普通達(dá)磷酸鹽結(jié)合高鋁磚的基礎(chǔ)上，通過(guò)特殊工藝，采用化學(xué)添加物，使制品的強(qiáng)度、耐磨性及荷重軟化溫度均大幅度提高，其高溫性能和抗熱震性也于磷酸鹽結(jié)合高鋁磚，

具有常溫耐壓強(qiáng)度高、熱震穩(wěn)定性好、氣孔低率等特點(diǎn)，適用于水泥回轉(zhuǎn)窯燒成帶、過(guò)渡帶、冷卻帶，冷卻機(jī)及水泥立窯高溫帶等部位。PA磚具有常溫耐壓強(qiáng)度高、耐磨性能好、抗渣能力強(qiáng)、氣孔率低等特點(diǎn)，適用于回轉(zhuǎn)窯窯口，窯尾和冷卻帶、冷卻機(jī)及水泥立窯高溫帶等部位.

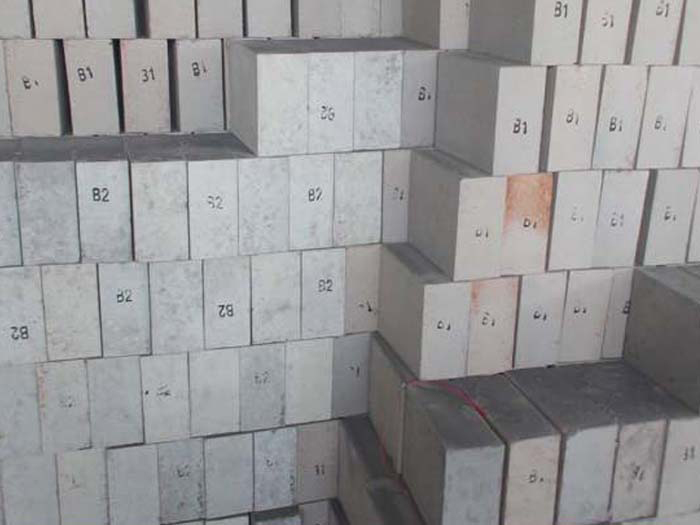

水泥窯用磷酸鹽結(jié)合高鋁質(zhì)窯襯磚是以礬土熟料為原料，磷酸（濃度42.5～50%）溶液或磷酸鋁溶液為結(jié)合劑，機(jī)壓成型并經(jīng)500℃熱處理后制得的化學(xué)結(jié)合耐火制品，建材局標(biāo)準(zhǔn)JC-35083《水泥窯用磷酸鹽結(jié)合高鋁質(zhì)窯襯磚》對(duì)這種制品作了如下規(guī)定：

1分類(lèi)及適用部位

1）磷酸鹽結(jié)合高鋁質(zhì)磚（簡(jiǎn)稱(chēng)磷酸鹽磚）、代號(hào)P、適用于水泥回轉(zhuǎn)窯燒成帶、過(guò)渡帶、冷卻帶及水泥立窯高溫帶。

2）磷酸鋁結(jié)合高鋁質(zhì)耐磨磚（簡(jiǎn)稱(chēng)耐磨磚），代號(hào)PA。適用于水泥回轉(zhuǎn)冷卻機(jī)，也可用于冷卻帶及水泥立窯高溫帶。

2分型

屬下列情況之一的窯襯磚為異型制品

1）單重超過(guò)12kg或小于4.5kg

2）多于四個(gè)量尺。

3）外形尺寸比例大于1：5

4）帶凹角、溝槽或孔眼（標(biāo)記除外）。
