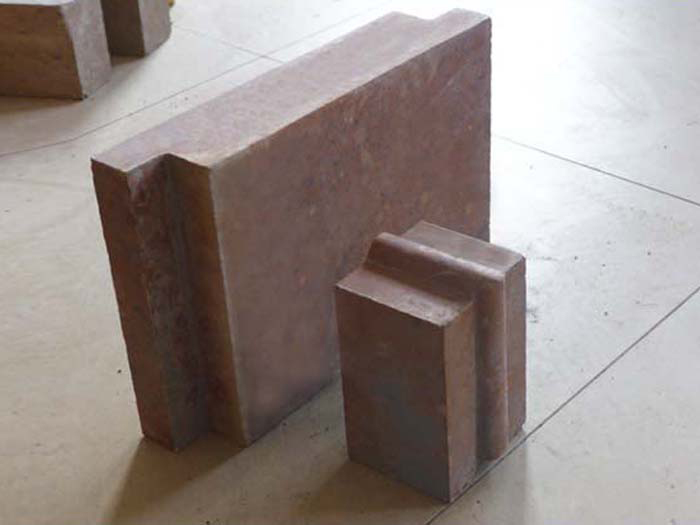

棕剛玉耐火磚以棕剛玉、SiC為主要原料，添加適量的金屬細(xì)分，經(jīng)高壓成型，還原氣氛燒成的新型復(fù)合棕剛玉磚。

棕剛玉耐火磚除具有抗鐵水、抗堿侵蝕能力強(qiáng)，耐鐵水沖刷外還具有自修復(fù)特點(diǎn)，延長(zhǎng)了使用壽命，是大中型高爐、長(zhǎng)壽的新一代材料。該產(chǎn)品除用于高爐陶瓷杯外，還用于高爐熱風(fēng)口。

剛玉耐火磚大量用于冶金工業(yè)的高爐、熱風(fēng)爐，石化工業(yè)的二段爐、氣化爐、造氣爐、裂解爐以及陶瓷、建材、軍工、科研等各行業(yè)的各種高溫加熱爐。各種窯爐上的剛玉磚，除受到各種工藝條件的制約外，還要受到高溫、高壓以及爐渣和強(qiáng)還原性氣體的侵蝕和破壞作用。這種對(duì)剛玉磚的化學(xué)侵蝕和結(jié)構(gòu)上的破壞作用，從而降低了剛玉磚的使用壽命。

(1) 氧化鋁的高溫化學(xué)反應(yīng)：氧化鋁的熔點(diǎn)為2050℃，在高溫下氧化鋁與其他氧化物反應(yīng)后形成的熔融曲線、熔融溫度有下降趨勢(shì)，只有氧化鉻與氧化鋁能形成連續(xù)固熔體，其固熔區(qū)在兩種氧化物的熔點(diǎn)之間。

在剛玉磚中的主要雜質(zhì)是二氧化硅和氧化鐵。在Al2O3-SiO2-FeO的三元系統(tǒng)相圖中，其低共熔點(diǎn)只有1205℃，即在1200T以上就可以形成玻璃相。

氧化鈦和氧化鈮可以降低氧化鋁制品的熔點(diǎn)，同時(shí)也是燒結(jié)氧化鋁制品的助燒劑。氧化鋁在燒結(jié)過程中與氧化鈦、氧化鈮生成鈦酸鋁或鈮酸鋁，在氧化鋁中加入1%的氧化鈦或氧化鈮。

五氧化二釩是一種低熔點(diǎn)氧化物。在低溫使氧 化鋁晶體產(chǎn)生晶界溶化現(xiàn)象，使晶粒從中析出來。而且五氧化二釩與CaO在氧化氣氛下，生成低熔點(diǎn)的釩酸鈣(618℃)，在弱還原氣氛下生成易揮發(fā)的釩酸鈣。五氧化二釩對(duì)剛玉磚的破壞作用是在剛玉磚中的剛玉晶粒間產(chǎn)生五氧化二釩析晶，從而引起開裂，進(jìn)而產(chǎn)生結(jié)構(gòu)爆裂和大片剝落。

鈉與硫化物對(duì)剛玉磚的侵蝕是在工藝氣體中凝固的氧化鈉，在1000℃可侵蝕剛玉磚。使剛玉中的 α-Al2O3轉(zhuǎn)化為P-Al2O3，這種晶型的轉(zhuǎn)變使磚的體積發(fā)生很大的膨脹(約26%)，使剛玉磚產(chǎn)生表皮爆裂和剝落。

Na2O和SO3在1000℃以下可同時(shí)與硅線石和莫來石反應(yīng)，生成黝方石和β-Al2O3，體積增大約 86%，使磚發(fā)生剝皮、崩裂。

棕剛玉耐火磚請(qǐng)致電榮盛耐材13937170928，為您定做耐材，質(zhì)量、服務(wù)包您滿意！
