錨固磚又稱吊掛磚，是一種工業(yè)爐爐頂和爐墻用磚，埋設(shè)于耐火澆注料墻體中，經(jīng)過一定高溫的烘烤后即可使用，增強(qiáng)耐火澆注料的整體性能。

　　高鋁質(zhì)錨固磚的氧化鋁含量在55%以上，質(zhì)的錨固磚氧化鋁含量可達(dá)到75%，這類磚體的荷重軟化溫度達(dá)到1550℃，常溫耐壓強(qiáng)度在50—55APa，屬于良的耐火磚產(chǎn)品。

　　其中LM-55A型屬于一般型號(hào)錨固磚，它的Al2O3含量在55%以上，荷重軟化開始溫度在1450℃，是我們?cè)谄胀ǜG爐砌筑中常用的耐火材料。

　　按成型工藝，錨固磚可分為半干機(jī)壓成型和澆注振動(dòng)成型兩類，我們常用的錨固磚是機(jī)壓成型，經(jīng)高溫?zé)?，?qiáng)度高、抗熱震性好，耐剝落性強(qiáng)。 由于使用領(lǐng)域原因，高鋁質(zhì)錨固磚的形狀較為復(fù)雜。在使用過程中要經(jīng)受高溫、高壓、荷重、熱氣流沖刷、氣氛、 周期性冷熱交替等作用，使用環(huán)境條件苛酷。

　　下面，由小編給大家介紹錨固磚的砌筑要點(diǎn)：

　　1.砌筑前須仔細(xì)檢查錨固磚，錨固磚在錨固孔處若有影響到錨固磚整體強(qiáng)度的裂紋時(shí)不能使用，應(yīng)堅(jiān)決廢棄；

　　2.應(yīng)進(jìn)行頂砌，保證砌縫尺寸，正確確定吊掛磚金屬件；

　　3.吊掛磚的吊掛部分不應(yīng)有損傷；

　　4.一般使用空氣硬化泥漿；

　　5.爐子本體與吊掛磚之間應(yīng)適當(dāng)留膨脹縫隙；

　　6.錨固磚的排布應(yīng)根據(jù)溫度的變化范圍和頻度以及直面墻面積的大小來確定，通常不應(yīng)小于6塊/m2；

　　7.砌磚時(shí)要從兩面仔細(xì)涂抹泥漿，防止氣體從爐頂泄露；

　　8.在砌筑到接近錨固磚位置時(shí)，應(yīng)不厭其煩的預(yù)先排磚確定錨固磚的準(zhǔn)確位置，是用鋼絲刷清潔金屬殼體的焊接部位，采用于焊接件相適應(yīng)的焊條，牢固的焊接好錨固管；

　　9.錨固磚砌筑完畢后插入錨固鉤，并用耐火纖維氈填滿空襲并塞緊，以對(duì)錨固件形成一定的保護(hù)；

　　10.錨固管的厚度有一定的要求。管壁過薄時(shí)，將由于不可避免的緩慢燒損而導(dǎo)致早期損害。錨固鉤的耐熱鋼材質(zhì)應(yīng)根據(jù)所在位置的工礦溫度而定。

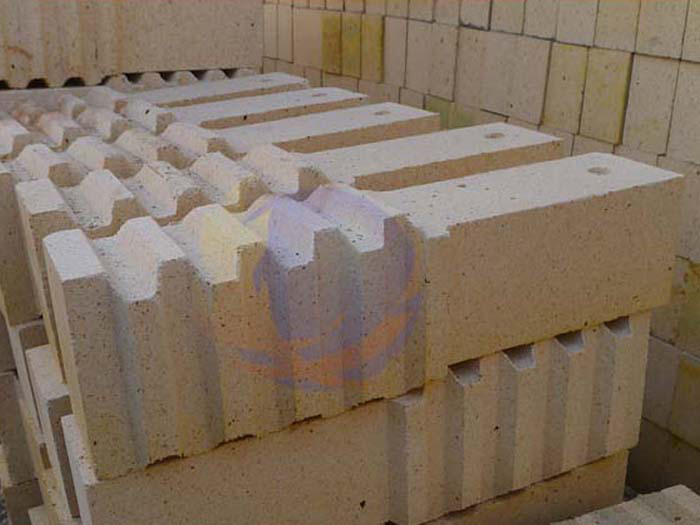

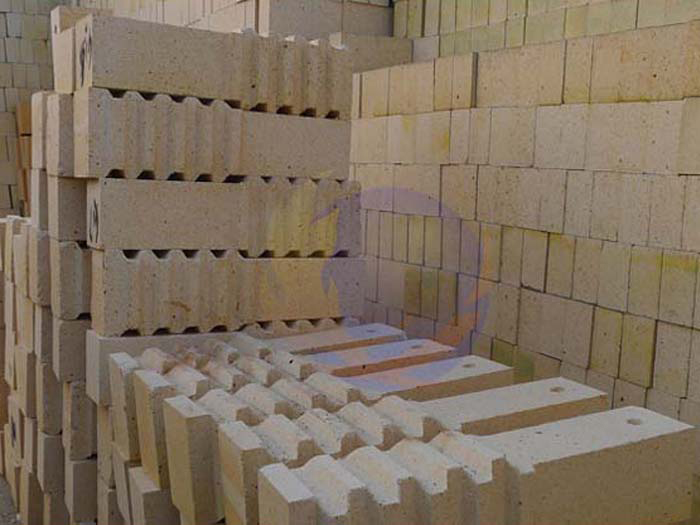

　　錨固磚是新型工業(yè)爐用磚，特別是工業(yè)爐爐頂用的錨固磚。一般包括吊掛端頭和錨固體構(gòu)成的柱體，開設(shè)在錨固體表面上的間隔分部凹槽，在錨固體的至少一個(gè)表面上沿長度方向設(shè)置筋條，設(shè)置筋條后，由于筋條的加固和牽拉作用，錨固體抗拉抗折強(qiáng)度明顯提高，凹槽處產(chǎn)生的應(yīng)力在筋條處得到阻隔不能繼續(xù)傳遞，所以該種結(jié)構(gòu)的錨固磚不易發(fā)生斷裂。

　　錨固磚理化指標(biāo)：
