臺車式爐砌筑須按設計要求選用材料，其材料應符合現行材料標準的規定。施工時注意各部件之間的銜接。

1砌筑前應具備的條件

(1)軌道及基礎的校對。校核軌道標高與軌距;立柱預埋板和相應預埋件尺寸及標高;爐子中心線與相應的基準線尺寸。以上尺寸要符合設計圖紙要求。

(2)鋼結構尺寸的校對。校核立柱的安裝尺寸及垂直度;爐墻鋼板對爐子中心的平行度與垂直度;密封槽的標髙;燒嘴磚位置及標高。

(3)車架尺寸的校對。車輪或軌道與臺車中心的平行度;臺車表面的水平度和標高;臺車邊框及密封刀安裝位置及標髙。

以上主要結構正確無誤后再進行耐火材料砌筑。

2耐火磚爐襯的砌筑

臺車式爐耐火磚砌筑應遵循的砌磚基本原則如下：

(1)砌筑耐火磚用的泥漿與所用耐火磚相匹配。

(2)耐火磚砌體應避免出現通縫，磚縫內泥漿要飽滿。

(3)砌體磚縫尺寸要嚴格控制。

(4)膨脹縫的間距不大于2.5m，均按“弓”形留出，每米砌體長度需留5~10mm的膨脹縫。

(5)臺車面耐火磚采用116mm厚度的側砌法。

(6)爐體與地下煙道的接口沉陷縫處，砌體不能咬砌，采用直縫相靠且不填充泥漿。

(7)采用耐火澆注料時，嚴格按澆注料的使用方法施工。

3耐火纖維爐襯的砌筑

臺車式爐是采用耐火纖維爐襯多的爐型之一.耐火纖維的安裝方式多種多樣，這里介紹幾種目前使用較廣泛的耐火纖維的安裝方法。

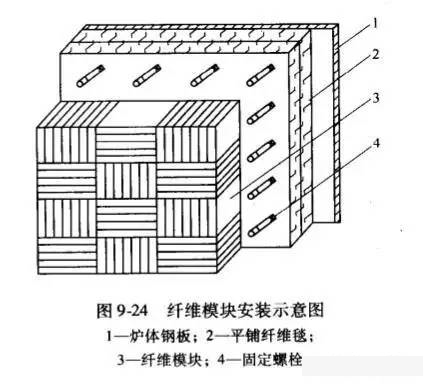

(1)帶錨固件纖維折疊模塊安裝方法，如圖9-24所示。

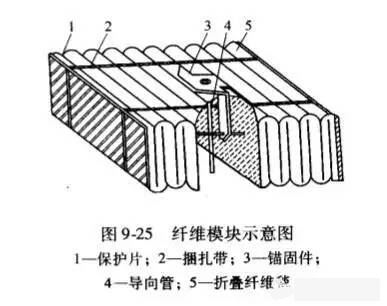

纖維折疊模塊由折疊毯、錨固件、捆扎帶、保護片組成。錨固件形式有蝶形錨固件、角鐵式錨固件、板凳式錨固件等種類，這些錨固件在纖維折疊模塊生產過程中已經預埋在模塊內，如圖9-25所示。

纖維折疊模塊中間采用兩支耐熱合金鋼穿筋支承整個模塊，通過焊接在爐壁鋼板上的螺栓將模塊固定牢固。爐壁鋼板與纖維模塊之間形成無縫隙的緊密接觸，整個纖維內襯平整、厚度均勻；該方法采用單塊安裝固定，可以單獨拆裝更換;安裝排列方式可采用錯向拼花式排列T也可順次同向排列。此方法可用于臺車式爐的爐頂和爐墻的纖維固定。

纖維折疊模塊安裝步驟：

1)爐體鋼結構的鋼板上劃線，確定焊接固定螺栓的位置，然后焊接固定螺栓。

2)在鋼板上錯位平鋪兩層纖維毯，并用卡片固定，纖維毯兩層總厚度為50mm。

3)用導向桿將纖維模塊的中心孔對準固定螈栓，并托起纖維模塊使模塊的中心孔嵌入固定螺栓。

4)用專用扳手將螺母經中心孔套管擰在固定螺栓上，并擰緊將纖維模塊固定牢。按順序依次將纖維模塊安裝好。

5)安裝后拆除塑料包裝膜，剪斷捆扎帶，抽出導向管及三合板保護片，并整形。

6)若需要在纖維表面噴涂髙溫涂料時，需先噴涂一層固化劑，然后再噴涂高溫涂料。

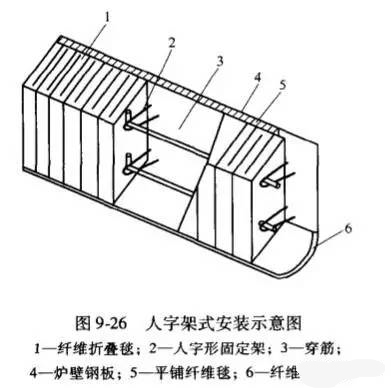

(2)人字架式纖維折疊模塊安裝方法如圖9-26所示。人字架式纖維折疊模塊安裝方法是將由折疊毯、捆扎帶組成的無預埋錨固件的纖維模塊，用耐熱鋼人字形固定架和穿筋將纖維模塊固定在爐體鋼板上。

該方法錨固件結構簡單，施工方便。纖維模塊的固定是通過穿筋方法將相鄰的纖維模塊連接為一體，只能采用沿折疊方向順次同向排列安裝。該方法適用于臺車式爐的爐墻使用。

人字架式纖維折疊模塊安裝歩驟：

1)在爐墻鋼板上劃線，確定人字架的位置，將人字架焊在鋼板上。

2)平鋪一層纖維毯。

3)將無錨固件纖維折疊毯嵌入兩人字架中間并壓緊，穿入耐熱鋼穿筋。按順序依次安裝好一層。

4)在每層中間需鋪纖維補償層。

5)安裝后拆除塑料捆扎帶并整形。

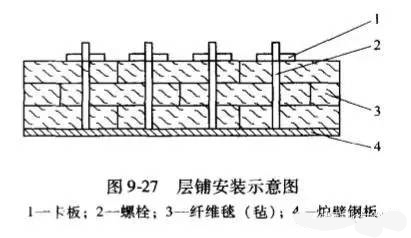

(3)層鋪式纖維結構安裝方法如圖9-27所示。層鋪式纖維結構是耐火纖維產生后早應用的安裝方法之一。由于固定件易形成熱短路及固定件壽命等因素，目前用于低溫臺車式爐爐襯和排煙道的內襯砌筑。

層鋪式纖維結構安裝步驟：

1)在鋼結構的鋼板上劃線焊接固定螺栓。

2)將纖維毯或纖維氈錯層鋪在鋼板上并壓實，纖維壓縮到設計要求厚度。

3)擰緊螺栓上卡板將纖維固定牢。

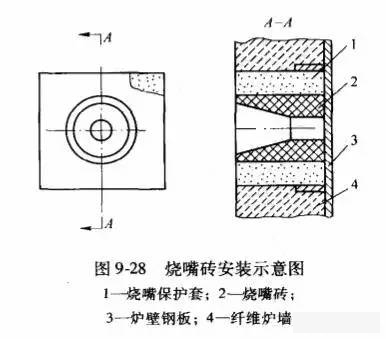

(4)燒嘴磚安裝部件的纖維結構如圖9-28所示。在燒嘴工作時燒嘴磚內腔溫度很高，長時間處在非常惡劣的工作環境下，燒嘴磚會出現裂紋。高溫火焰會沿裂紋將周邊纖維燒損，因此，在燒嘴磚外側要安裝燒嘴磚保護套。燒嘴磚保護套根據爐子砌體結構不同，有用耐火磚砌筑的，也有用耐火混凝土澆注的。筑爐時先將燒嘴磚保護套砌好，周邊留有10~20mm間隙，安裝燒嘴磚后用纖維填實。

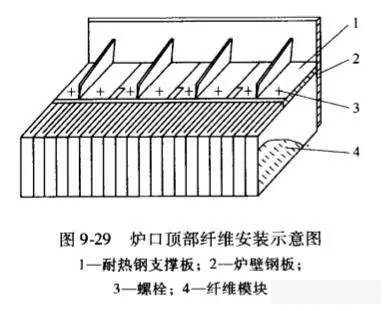

(5)爐門口頂部的纖維結構如圖9-29所示。爐門口頂部耐火纖維砌體常常被爐門擠壓，當爐門密封不嚴時，爐內熱氣流從該位置溢出。處理不當該部位易損壞。該處采用帶錨固件纖維折疊模塊安裝方法固定纖維砌體，纖維模塊采用雙螺栓固定，安裝步驟與帶錨固件纖維折疊模塊安裝方法相同。

臺車式爐的烘爐

臺車式爐砌筑完畢根據爐子規格大小、砌體耐火材料的種類、墻體厚度、砌筑方法、施工季節等因素制定烘爐曲線。耐火澆注料烘爐要嚴格根據耐火澆注料的特性進行養護。耐火纖維材料沒有熱脹應力，烘爐沒有特殊要求。

對于用粘土磚或高鋁磚砌筑的臺車式爐，升溫速度控制在每小時30~50℃。大型臺車式爐需要在150℃、300℃、600℃，停留足夠的時間以排出砌體的水分并消除熱膨脹產生的應力。600℃以后便可以直接按升溫速度升至爐子設計的額定溫度。
