高鋁磚GL48密度

分類：高鋁磚瀏覽：次

耐火材料

廠家直銷歡迎長期合作！

價格咨詢

139-3717-0928

0371-56777921

產(chǎn)品詳情

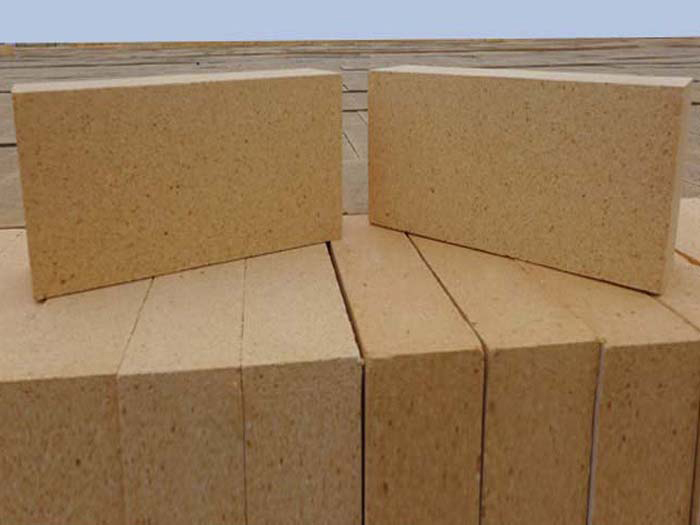

我國冶標將高鋁用高鋁磚按理化指標分為GL-65，GL-55，GL-48，三種牌號。

高爐用高鋁磚采用質(zhì)礬土熟料為主要原料，經(jīng)高壓成型，高溫燒結(jié)而成，主要礦物組成為莫來石和剛玉。高鋁磚具有熱穩(wěn)定性高，耐火度在1770℃以上。抗渣性較好的特性。用于砌筑煉鋼電爐、玻璃熔爐、水泥回轉(zhuǎn)爐等的襯里。

高爐用高鋁磚的特性：產(chǎn)品具有良的高溫力學性能和抗化學侵蝕性能。

用途：用于高爐爐襯的各個部位。

高爐用低蠕變高鋁磚相關(guān)理化指標如下所示：

指標	低蠕變高鋁磚
指標	DRL-145	DRL-140	DRL-135	DRL-130
Al2O3 % ≥	65	65	65	60
體積密度BD g/cm3 ≥	2.6	2.5	2.45	2.4
顯氣孔率AP % ≤	21	22	22	22
常溫耐壓強度 CCS MPa ≥	60	55	55	55
耐火度 ℃ ≥	1790	1790	1790	1770
0.2MPa荷重軟化開始溫度℃ RUL ≥	1600	1580	1550	1520
重線燒變化PLC %	1550℃×2h +0.1～-0.4	1450℃×2h +0.1～-0.2	1450℃×2h +0.1～-0.4	1450℃×2h +0.1～-0.4
高溫蠕變率(0.2MPa×50h)CS ≤	1450℃ 0.8	1400℃ 0.8	1350℃ 0.8	1300℃ 0.8
熱震穩(wěn)定性(1100℃,水冷)次 TSR ≥	提供數(shù)據(jù)
注：1、體積密度為實際用磚量的參考指標，不做考核；
2、括號內(nèi)數(shù)值為蓄熱室格子磚的指標；
