空心球磚顯氣孔率低，導(dǎo)熱系數(shù)小，抗熱震性能好，高溫結(jié)構(gòu)強度高，可直接砌筑在與火焰接觸的高溫窯爐內(nèi)襯，以及制造高溫爐管 、托盤、保護罩等。常用的空心球磚有氧化鋁空心球磚和氧化鋯空心球磚。

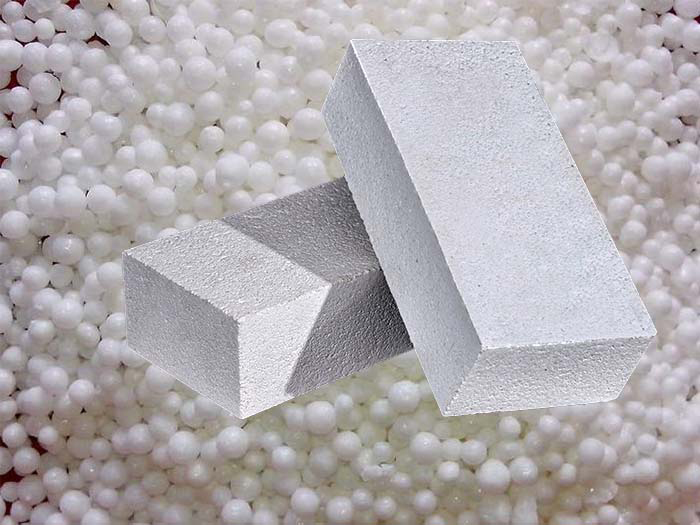

　　A 氧化鋁空心球磚



　　氧化鋁空心球磚是以氧化鋁空心球為主要原料的隔熱耐火制品。氧化鋁空心球磚的典型技術(shù)指標為：Al2O3含量不小于98%,SiO2含量 不大于0.5%，F(xiàn)e2O3含量不大于0.2%,體積密度1.3~1.4g/cm3，顯氣孔率60%-80%，耐壓強度不小于9.8MPa，荷重（0.2MPa）軟化溫度不 小于1700℃，熱導(dǎo)率0.7~0.8W/（m·K）。



　　氧化鋁空心球磚與普通隔熱耐火制品相比較，其特點是制品內(nèi)含有大量的閉口氣孔，因此，它具有高強度及穩(wěn)定氣孔結(jié)構(gòu)、低密度及 低熱傳導(dǎo)率，主要用作1800℃以下高溫工業(yè)窯爐內(nèi)襯，例如耐火材料、電子、陶瓷工業(yè)的高溫窯爐內(nèi)襯磚；髙溫?zé)峁ぴO(shè)備的保溫隔熱 層，例如石油化工工業(yè)氣化爐、造氣爐、煤炭工業(yè)反應(yīng)爐、冶金工業(yè)感應(yīng)電爐的隔熱磚。





　　B 氧化鋯空心球磚



　　氧化鋯空心球磚是以氧化鋯空心球為主要原料制成的隔熱耐火制品，這種磚的主晶相為立方氧化鋯（約占礦物組成的70%~80%），其典 型性能為：耐火度大于2400℃，顯氣孔率55%~60%，體積密度2.5-3.0g/cm3，耐壓強度不小于4.9MPa,熱導(dǎo)率0.23~0.35W/（m·K）。



　　氧化鋯空心球是性能良的隔熱耐火制品，高使用溫度為2200℃，氧化鋯空心球磚具有較髙的高溫強度及穩(wěn)定的氣孔結(jié)構(gòu)，從 而能在2200℃髙溫下使用。氧化鋯空心球磚密度低和熱傳導(dǎo)率低，既能減少熱量損失，又能降低蓄熱量。因此在冶金、石油、化 工、電子等熱工設(shè)備中作為直接接觸火焰的高溫內(nèi)襯材料能降低能耗和減輕高溫爐自重，使用效果良好。
