粘土磚是以黏土熟料為骨料，耐火黏土（軟質(zhì)黏土或半軟質(zhì)黏土）為結(jié)合劑制成的al2o3含量在30%-48%的耐火磚，它是耐火材料行業(yè)中使用廣泛、產(chǎn)量非常大的耐火制品。



粘土磚是指Al2O3含量為30%~48%硅酸鋁材料的粘土質(zhì)制品。粘土磚是用50%的軟質(zhì)粘土和50%硬質(zhì)粘土熟料，按一定的粒度要求進(jìn)行配料，經(jīng)成型、干燥后，在1300~1400℃的高溫下燒成。粘土磚的礦物組成主要是高嶺石和6%~7%的雜質(zhì)（鉀、鈉、鈣、鈦、鐵的氧化物）。

粘土磚的燒成過程，主要是高嶺石不斷失水分解生成莫來石（3Al2O3·2SiO2）結(jié)晶的過程。粘土磚中的SiO2和Al2O3在燒成過程中與雜質(zhì)形成共晶低熔點(diǎn)的硅酸鹽，包圍在莫來石結(jié)晶周圍。

粘土磚屬于弱酸性耐火制品，能抵抗酸性熔渣和酸性氣體的侵蝕，對堿性物質(zhì)的抵抗能力稍差。粘土磚的熱性能好，耐急冷急熱。



粘土磚的尺寸分為標(biāo)準(zhǔn)尺寸和異型尺寸，標(biāo)準(zhǔn)尺寸是按照規(guī)定尺寸：230*114*65mm,異型尺寸根據(jù)使用部位和窯爐審計(jì)要求不同，尺寸可來圖訂做。



高鋁磚是三氧化二鋁含量48%以上高鋁耐火磚，采用高鋁礬土熟料為主要原料，軟質(zhì)黏土和廢漿紙液為結(jié)合劑，多級顆粒配比而成的泥料，經(jīng)高壓成型、干燥、高溫?zé)贫伞?。目前按高鋁磚中Al2O3含量通常分成三等:Ⅰ等──Al2O3含量＞75％；Ⅱ等──Al2O3含量為 60～75％;Ⅲ等──Al2O3含量為48～60％。

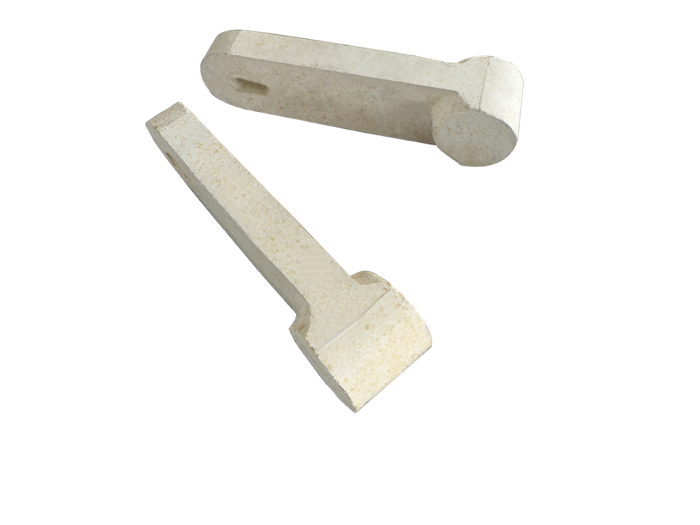

高鋁擱絲磚是在粘土擱絲磚的基礎(chǔ)上，改變了Al2O3/SiO2比，提高了Al2O3含量，因而耐火度及高溫機(jī)械強(qiáng)度都優(yōu)于粘土擱絲磚,化學(xué)性質(zhì)亦趨中性?？梢赃@樣認(rèn)為，備種熱工設(shè)備原用粘土磚的部位都可以由高鋁磚取代，同時(shí)也可取代某些部位的硅磚。高爐、熱風(fēng)爐、電爐頂、盛鋼插、水泥窯、玻璃窯及化學(xué)工業(yè)用窯爐, 使用高鋁磚后提高廣作業(yè)溫度，延長了壽命。所以高鋁磚己廣泛用于各種熱工設(shè)備。高鋁磚在平爐的水套上使用，壽命由硅磚的150 爐次提高到301爐次以上，在電爐蓋上使用，壽命高達(dá) 107-173爐次，比硅磚爐蓋提高2-5倍。



高鋁擱絲磚與粘土擱絲磚區(qū)別有哪些？外觀顏色、使用溫度和價(jià)格等等。
