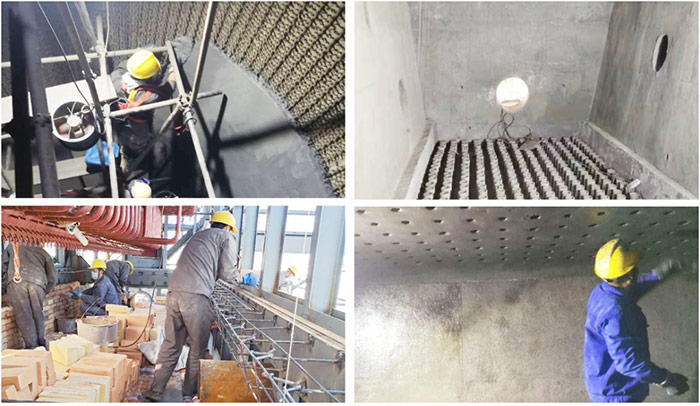

耐火磚砌筑方法：

1.耐火磚-平砌法多用于爐墻，少數(shù)用于爐底下層。在我國，常見的平砌法是磚墻“一順一頂”砌筑方法。環(huán)磚(如高爐爐墻)也采用平砌法。2.耐火磚-側(cè)砌法側(cè)砌法主要用于兩部分:一是鋪設底磚層，如平爐和加熱爐底；二是側(cè)拱頂，如平爐出鋼口拱。3.耐火磚-垂直砌筑，又稱垂直砌筑，主要用于兩部分:一是爐底頂層，如平爐底和高爐底；二是爐底的工作層，如平爐底。以直標磚為例，平砌時的大平面。放置在水平位置；側(cè)砌時，側(cè)面(又稱中間，230x65mm)放置在水平位置，豎砌時小面放置在水平位置。



耐火泥

又稱火泥或接縫材料。是用作耐火制品砌體的砌縫材料。

根據(jù)材料可分為粘土.高鋁質(zhì).硅、鎂耐火泥等。由耐火粉料制成。.由粘合劑和外加劑組成。幾乎所有的耐火原料都可以制成用來制備耐火泥的粉末。普通耐火泥是由耐火熟料粉和適量塑料粘土制成的，常溫強度低，高溫下陶瓷結(jié)合強度高。水的硬度.氣硬性或熱硬性結(jié)合材料被稱為化學結(jié)合耐火泥，在形成陶瓷結(jié)合溫度之前產(chǎn)生一定的化學反應。耐火泥的粒度因使用要求而異，控制粒度一般為1lmm，有的小于0．5mm或更細。

耐火泥漿的材料應與砌體耐火磚的材料一致。耐火泥除作為接縫材料外，還可作為襯里的保護涂層。



耐火磚耐火泥漿注意事項

砌筑耐火磚耐火泥漿應遵循以下原則：

（1）砌筑耐火磚前，應對各種耐火泥漿進行預試驗和預砌，確定不同泥漿的粘結(jié)時間.初凝時間.稠度及用水量；

（2）用不同的器具制備不同的泥漿，并及時清洗；

（3）不同質(zhì)量的泥漿應使用清潔水，水量應準確稱重，和諧應均勻，隨調(diào)節(jié)使用。調(diào)制好的水、氣、硬泥漿不得加水，初凝泥漿不得繼續(xù)使用；

（4）制備磷酸鹽與泥漿結(jié)合時，應保證規(guī)定的進料時間，隨時調(diào)整。準備好的泥漿不得用水稀釋。由于腐蝕性，泥漿不得與金屬外殼直接接觸。



砌筑高鋁磚所用的泥漿組成及用量

高鋁磚耐火泥漿由耐火細骨料和粘合劑制成，與液體粘合劑按一定比例制成不同稠度的泥漿。耐火泥漿的耐火溫度和化學成分應與使用相結(jié)合

耐火產(chǎn)品的耐火性與化學成分相適應。準備好的高鋁磚耐火泥漿應具有一定的室溫粘結(jié)強度，高溫抗折.抗剪強度、高溫收縮性小、氣密性好、施工性能好。

砌筑高鋁磚泥漿的施工性能主要表現(xiàn)在鋪展性上.涂抹性.失水和可塑性。一般用泥漿的保水時間來鑒別其施工性能。所謂保水時間，就是攪拌成適當稠度的泥漿，用抹子在磚面上鋪成一定厚度，水分被磚面吸收的時間一般為1~2min適宜，過長或過短都不利于操作。泥漿攪拌后。短時間放置應無沉淀.離析現(xiàn)象。
