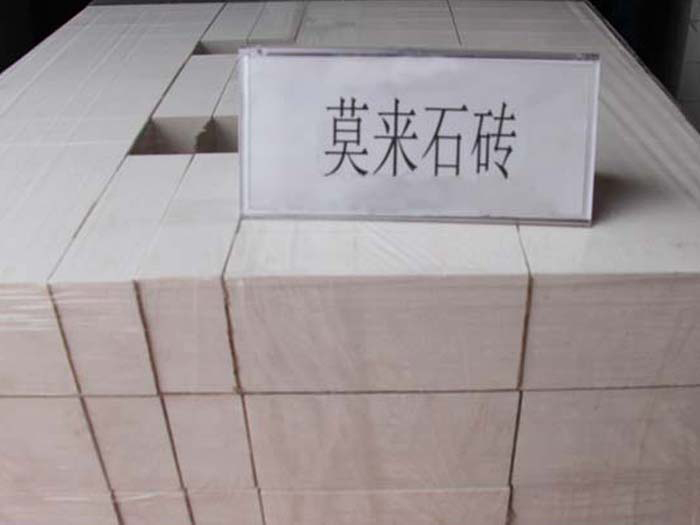

莫來石是如何分類的？

    按照合成工藝的不同，莫來石可以分為：燒結(jié)莫來石和電熔莫來石。燒結(jié)莫來石是以硅石、高嶺土、高鋁礬土和工業(yè)氧化鋁為主要原料，按照莫來石的理論組成配料，經(jīng)過充分的混合和細磨，制成料球或坯體，在回轉(zhuǎn)窯或間歇式窯中于1700~1750℃煅燒而成的。在合成的莫來石中，Al2O3含量一般為65%~75%；礦物組成中莫來石相為86%~99%，剛玉為0.5%~10%，玻璃相為0.2%~10%。

    電熔莫來石是將配好的物料混合后裝入電弧爐中，經(jīng)熔融合成而制得。主要原料為工業(yè)氧化鋁、質(zhì)高鋁礬土、高純硅石等。按照原料及工藝的不同分為高純電熔莫來石和天然電熔莫來石。前者是用工業(yè)氧化鋁為主要原料，后者是用天然礬土作為原料。一般要求電熔莫來石產(chǎn)品中不含剛玉相和盡量少的玻璃相。電熔莫來石中，一般Al2O3含量不小于76%。

    在高溫抗折強度方面，燒結(jié)莫來石要強于電熔莫來石；在抗蠕變性和體積穩(wěn)定性方面，電熔莫來石要于燒結(jié)莫來石；在抗侵蝕方面，電熔莫來石同樣于燒結(jié)莫來石中。

    什么是鋯莫來石？

    為進一步提高莫來石抗化學侵蝕、抗熱震并降低膨脹系數(shù)，可以在Al2O3-SiO2系中引入ZrO2來達到改善莫來石結(jié)構(gòu)的目的，含有二氧化鋯的莫來石就是鋯莫來石。鋯莫來石一般是由電熔法制得的。

    ZrO2被引入莫來石中有兩層作用：

    1、形成固溶體，活化了晶格，形成了空位，能起到促進燒結(jié)作用；

    2、利用ZrO2的相變增韌機理，提高了高溫力學性能，當ZrO2的質(zhì)量分數(shù)在15%~30%之間時，是以應力誘導相變增韌為主；ZrO2大于30%時，以微裂紋增韌為主。

    鋯莫來石主要用于新型的澆鋼滑板、連鑄包定徑水口及長水口和玻璃窯爐的關(guān)鍵部位等。
