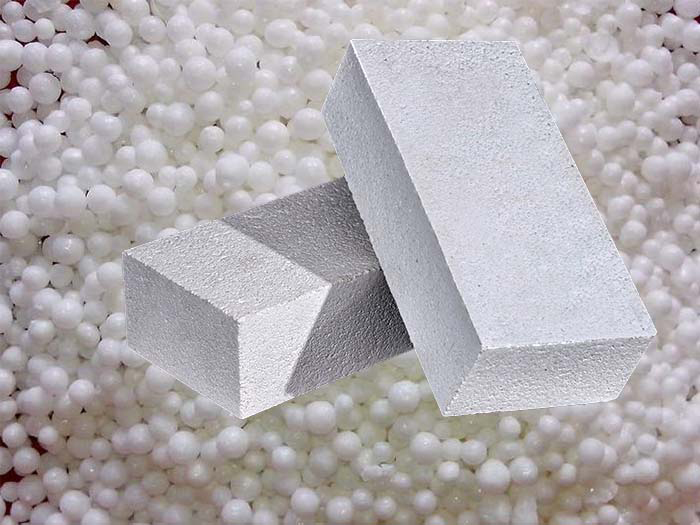

氧化鋁空心球磚是以氧化鋁空心球為主要原料制成的隔熱耐火制品。其生產(chǎn)工藝是，以氧化鋁為原料，氧化鈣(或氧化鎂等)作穩(wěn)定劑，經(jīng)均勻混合，電弧法熔化成熔液，以壓縮空氣噴吹制成氧化鋁空心球，然后以氧化鋁空心球(65%?70%)和氧化鋁細(xì)粉(30%?35%)為原料，以硼酸水溶液作結(jié)合劑，混合均勻后用加壓振動成型機成型，制得的磚坯干燥后在1700?1800℃下燒成。

氧化鋁空心球磚耐火度大于2400℃，顯氣孔率為55%?60%，體積密度為2.5?3.0g/cm3，耐伍強度不小于4.9MPa，熱導(dǎo)率為0.23?0.35W/(m.K)。

氧化鋁空心球磚是性能良的隔熱耐火制品，使用溫度可達2200℃。它在冶金、化工、電子等工業(yè)的熱工設(shè)備中作為直接接觸火焰的高溫內(nèi)襯材料。

空心球耐火澆注料的特點是荷重軟化溫度高、強度大，因此使用溫度一般為1500 —1800℃。

人造空心球品種有氧化鋁、氧化鋯、莫來石質(zhì)、鋁鎂質(zhì)和鎂鉻質(zhì)等，在耐火澆注料中應(yīng)用多的為氧化鋁空心球，粉煤灰漂珠也是一種空心球，是由粉煤灰中提取的，是生產(chǎn)輕質(zhì)磚的良好原料，也是配制耐火澆注料的良好外加物。表10-10為空心球的主要性能。

① 溫度為1100℃。

氧化鋁空心球耐火澆注料用的結(jié)合劑，主要有CA-70或CA-80水泥、結(jié)合黏土、磷酸鋁和硫酸鋁等，用工業(yè)氧化鋁粉或剛玉粉等材料作耐火粉料，其細(xì)度為小于0.09mm的占90%以上；空心球大粒徑為5mm，采用自然級配或分級級配。另外，應(yīng)摻入外加劑或外加物，以提高性能。表10-11為氧化鋁空心球澆注料的性能。

氧化鋁空心球耐火澆注料在冶金、石化和炭黑等部門的窯爐中，得到了應(yīng)用，滿足了新工藝、新技術(shù)發(fā)展的需要，并獲得了顯著的社會經(jīng)濟效益。


粉煤灰漂珠的粒徑一般為40?200um，有一定的活性。因為質(zhì)輕，能降低輕質(zhì)耐火澆注料的體積密度：漂珠中空，壁薄且堅硬，因此不降低其強度，又因有一定的活性，且對強度有所幫助。在輕質(zhì)耐火澆注料中，漂珠用量與性能的關(guān)系，隨著漂珠用量的增加，輕質(zhì)耐火澆注料的體積密度下降，耐壓強度無明顯變化。

應(yīng)當(dāng)指出，漂珠用量由10%增至15%時，使?jié)沧⒘系捏w積密度達到1.07g/cm3，烘干耐壓強度為9.2MPa，1200℃燒后線收縮約為0.32%。這就是說，在輕質(zhì)耐火澆注料中，漂珠用量一般為5%?15%為宜。
