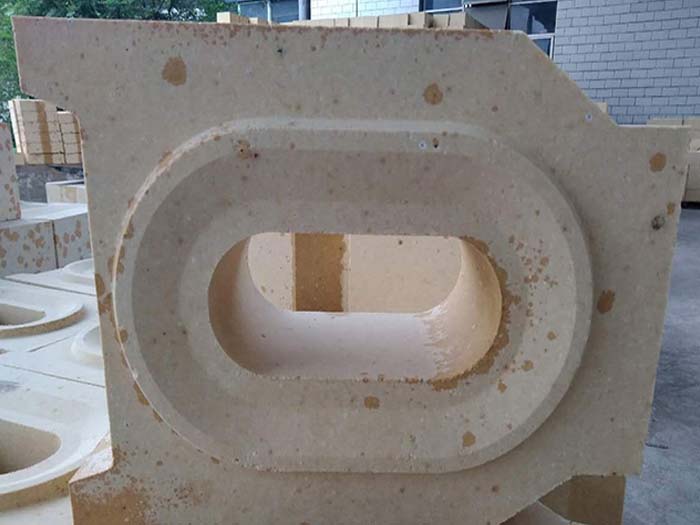

河南硅磚是以二氧化硅為主要成分，其含量在93%以上的耐火制品，它以石英巖為原料，加入少量礦化劑，在高溫下燒成。其礦物組成為鱗石英、方石英、少量殘存石英和高溫形成的玻璃質(zhì)等共存的復(fù)相組織。

硅磚屬于酸性耐火材料，對(duì)酸性爐渣侵蝕抵抗力強(qiáng)，但受堿性渣強(qiáng)烈侵蝕，易被含Al2O3、K2O、Na2O等氧化物作用而破壞，對(duì)Ca0、FeO、Fe2O3等氧化物有良好的抵抗性。

荷重變形溫度較高是硅磚的異特性，接近鱗石英、方石英的熔點(diǎn)(1670℃、1713℃),波動(dòng)在1640?1680℃之間。

硅磚經(jīng)過(guò)再次煅燒時(shí)因殘存于磚中的石英繼續(xù)轉(zhuǎn)化會(huì)發(fā)生不可逆的體積膨脹。在300℃以上至接近熔點(diǎn)(鱗石英或方石英)的這一區(qū)間硅磚體積穩(wěn)定，使用時(shí)加熱到1450℃時(shí)約有1.5%?2.2%的總體積膨脹，此種膨脹會(huì)使砌縫密合，保證砌筑體有良好的氣密性和結(jié)構(gòu)強(qiáng)度。

硅磚的大缺點(diǎn)是熱震穩(wěn)定性低(水中熱交換約為1?4次)，其次是耐火度不高(一般在1690-1730℃)，這使其應(yīng)用范圍受到了很大的局限。

河南硅磚主要用于焦?fàn)t、玻璃熔窯、酸性煉鋼爐以及其他熱工設(shè)備。

在使用硅磚時(shí)應(yīng)注意以下兩點(diǎn)：

(1) 硅質(zhì)制品在200?300℃和573℃時(shí)，由于晶型轉(zhuǎn)變，體積驟然膨脹，故烘爐時(shí)在600℃以下升溫不宜太快，在冷至600℃以下時(shí)應(yīng)避免劇烈的溫度變化。

(2) 應(yīng)盡可能不與堿性爐渣接觸。
