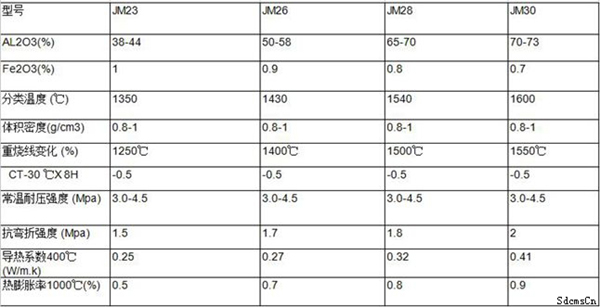

輕質(zhì)莫來(lái)石磚導(dǎo)熱系數(shù)是耐火磚的理化指標(biāo)之一，榮盛耐材為您介紹輕質(zhì)莫來(lái)石磚參考理化指標(biāo)如下所示：

輕質(zhì)莫來(lái)石磚采用進(jìn)口板狀剛玉、高純電熔剛玉為主要原料，應(yīng)用的超微粉添加技術(shù)，經(jīng)過(guò)混料、干燥、成型，在高溫梭式窯內(nèi)燒制而成。莫來(lái)石輕質(zhì)磚廣泛用于渣油氣化爐、合成氨二段轉(zhuǎn)化爐、炭黑反應(yīng)爐及耐火窯爐等設(shè)備。制品的外型尺寸、理化指標(biāo)、使用壽命均達(dá)到客戶的要求。

莫來(lái)石聚輕磚以莫來(lái)石為主晶相的高鋁質(zhì)耐火材料。一般氧化鋁含量在65%-75%之間。礦物組成除莫來(lái)石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。莫來(lái)石輕質(zhì)磚耐火溫度可達(dá)到1790℃以上。荷重軟化開(kāi)始溫度1600-1700℃。常溫耐壓輕度70-260MPa?？篃嵴鹦粤己?。礦物組成除莫來(lái)石外， 其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。 莫來(lái)石保溫磚可以直接用于高溫窯爐內(nèi)襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內(nèi)襯。

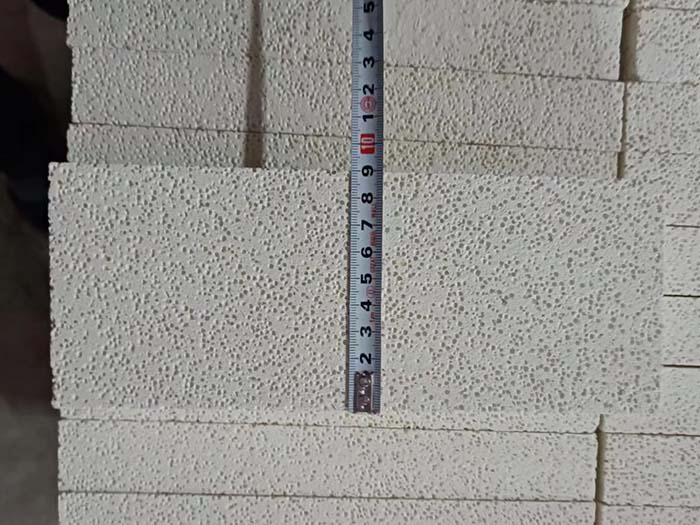

特征：

1.熱態(tài)耐壓強(qiáng)度高；低導(dǎo)熱率，具有很好的隔熱保溫效果；

2.低熱熔，由于低導(dǎo)熱率，莫來(lái)石系列輕質(zhì)隔熱磚蓄積很少的熱能，在間歇操作中節(jié)能效果明顯；

3.雜質(zhì)含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的性能；

4.外觀尺寸，加快砌筑速度，減少耐火泥使用量，保證了砌體的強(qiáng)度和穩(wěn)定性，從而延長(zhǎng)襯里的壽命；

5.可加工成特殊形狀,以減少砌磚塊數(shù)和砌縫。

導(dǎo)熱系數(shù)高的物質(zhì)有良的導(dǎo)熱性能。對(duì)鍋爐爐墻及管道的保溫材料來(lái)講，要求導(dǎo)熱系數(shù)越低越好。在熱流密度和厚度相同時(shí)，物質(zhì)高溫側(cè)壁面與低溫側(cè)壁面間的溫度差，隨導(dǎo)熱系數(shù)增大而減小。比如：鍋爐爐管在未結(jié)水垢時(shí)，由于鋼的導(dǎo)熱系數(shù)高，鋼管的內(nèi)外壁溫差不大。而鋼管內(nèi)壁溫度又與管中水溫接近，因此，管壁溫差（內(nèi)外壁溫度平均值）不會(huì)很高。但當(dāng)爐管內(nèi)壁結(jié)水垢時(shí)，由于水垢的導(dǎo)熱系數(shù)很小，水垢內(nèi)外側(cè)溫差隨水垢厚度增大而增大，從而把管壁金屬溫度迅速抬高。當(dāng)水垢厚度達(dá)到相當(dāng)大（一般為1~3毫米）后，會(huì)使?fàn)t管管壁溫度超過(guò)允許值，造成爐管過(guò)熱損壞。

鄭州榮盛耐材生產(chǎn)銷售耐火材料多年，如果您對(duì)輕質(zhì)莫來(lái)石有需求，或是對(duì)輕質(zhì)莫來(lái)石磚導(dǎo)熱系數(shù)有疑問(wèn)，歡迎致電榮盛耐材，我們將會(huì)為您提供一站式的服務(wù)體驗(yàn)。
