臺車式爐屬于周期式加熱爐，爐溫按工藝要求的加熱程序隨時間而變化，多用于鋼坯鍛前加熱或工件熱處理工序加熱，是機械行業應用普遍、擁有量多的爐型。

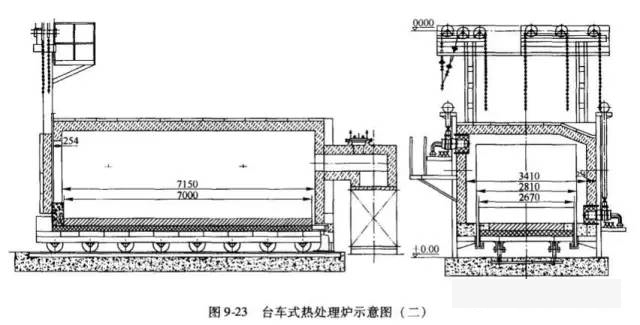

臺車式爐按熱工制度主要分為臺車式加熱爐和臺車式熱處理爐，也有用于焙燒和干燥的臺車式爐，常稱為焙燒窯或干燥窯。圖9-22、圖9-23為臺車式熱處理爐，臺車式爐技術性能和材料用量見表9-14。

臺車式爐的特點

(1)臺車式爐的爐底是可以移動的臺車，工件加熱前，臺車在爐外裝料;工件加熱時，由牽引機構將臺車拉入爐內;工件加熱后，由牽引機構將臺車拉出爐外進行卸料。操作比較方便，適用于大型工件和形狀復雜的工件加熱。

(2)臺車式爐的爐溫可按工藝要求在爐內完成一個完整的加熱周期。加熱工藝可在較大范圍內任意調整。

(3)臺車式爐的被加熱工件可在臺車裝載有效范圍內，不受幾何形狀、尺寸大小、重量多少等限制。

(4)臺車式爐的爐溫與被加熱工件溫度之間的溫差小。

(5)臺車式爐是周期性加熱爐，通常用于間斷操作，因而蓄熱損失大?；顒优_車的大型活動爐門不易密封，臺車出爐時熱損失大，臺車式爐熱效率不髙。

臺車式爐發展趨勢

臺車式爐是周期性的加熱爐，提高爐子熱效率、節省能源，提高爐子自動控制水平、爐溫控制精度和爐溫均勻性，以滿足嚴格的加熱工藝要求。

(1)采用輕質耐火材料砌體，同時可以減小爐子砌體厚度，減少蓄熱損失。用于熱處理工藝加熱的臺車式爐采用耐火纖維砌筑，鍛造加熱的臺車式爐采用輕質耐火澆注料T其節能效果非常顯著。

(2)采用各種新型換熱器，利用煙氣余熱預熱燃燒用空氣?？梢灾苯踊厥找徊糠譄嶂霉┙o爐子，還可以強化燃燒，提髙低熱值燃料的燃燒溫度，節約能源。


(3)改善燃燒系統和提高自動控制水平。在臺車式熱處埋爐采用髙速燒嘴或亞髙速燒嘴，并應用脈動燃燒控制方式，可以使爐溫均勻控制在范圍內。采用計算機控制可以提高爐子的工藝控制水平和生產管理水平，提髙臺車式爐整體裝備的水平。

臺車式爐的結構

臺車式爐主要由爐膛、臺車及軌道、爐門和煙道等部分組成。
1爐膛結構

臺車式爐的爐膛是由爐體鋼結構、耐火材料砌筑的爐體和爐門閩定在鋼結構上及使爐墻與臺車周邊密封的密封機構組成。

A 磚體爐膛

爐體鋼結構由型鋼立柱和鋼板焊接成一密閉的殼體，防止耐火材料砌體熱脹冷縮產生變形，保證砌體的氣密性。

磚體爐墻由爐膛的內側耐火磚、外側隔熱磚和隔熱耐火纖維板組成。

磚體爐頂由拱腳磚、楔形磚和直形磚砌成拱形。在拱形上鋪保溫材料。

臺車式爐燒嘴布置在兩側爐墻的下部，其燒嘴磚下部與臺車上面標髙相近，使高溫氣通過臺車面和墊鐵之間通道形成循環氣流。鋼坯加熱的臺車式爐除爐墻下部安裝燒嘴外，在爐墻上部還安裝配置總供熱童約20%左右的燒嘴，以補充下部供熱董的不足。為了防止火焰直接沖刷工件，避免過熱，上部燒嘴一般向上傾斜15°，下部燒嘴一般向下傾斜5°~10°或水平方向布置。

B 耐火纖維爐膛

耐火纖維爐膛與砌磚爐膛主要有以下幾點不同：

（1）耐火纖維爐膛砌體比砌磚爐墻薄、輕、隔熱性好。

（2）耐火纖維爐頂無拱頂側推力，砌體無膨脹應力，因而爐體鋼結構可以輕型化。

（3）由于耐火纖維砌體重置輕，爐墻可由型鋼托起，使爐墻懸空，臺車的底部通風散熱好。

（4）利用纖維柔軟而有彈性的特點和爐體結構的變化，有多種比砂封越的密封機構。

2臺車及軌道

臺車式爐工件的進出爐是靠臺車在牽引機構拖動下，在軌道上行走實現的。

臺車由耐火材料砌體、車架和行走機構組成。臺車上部耐火材料砌體能夠承受爐內高溫和工件的載荷。車架在耐火材料砌體向下熱傳導的影響下，要具有很好的強度和剛度，車架一般由型鋼焊接的橫梁和縱梁組成，橫梁上鋪鋼板和邊框，便于砌筑耐火材料。兩側安裝密封刀，在工作時和爐體形成密封。行走機構安裝在車架縱梁上，有滾柱帶、車輪等形式，行走機構的形式和牽引機構密切相關。

臺車軌道根據臺車的行走機構形式而定。車輪式臺車使用單軌，滾柱帶式臺車使用雙軌。軌道長度包括爐內和爐外兩部分，軌道多選用重軌，軌道安裝在基礎的軌枕上。爐內軌擾是整段的，兩條鋼軌安放在一條軌枕上，鋼軌與軌枕用m板固定。爐外軌枕分成兩段，單獨支承一條鋼軌，鋼軌一般焊丁-軌枕上

3爐門

臺車式爐的爐門比較高大，爐門口和爐門邊框采用耐熱鑄鐵件井進行機械加工制造，形成平的密封面。爐門襯里采用耐火纖維或輕質磚砌筑，爐門關閉時，由壓緊機構平穩地將爐門推向密封面并壓緊。爐門開啟時將爐門推離密封面，用提升機將爐門提起。


4煙道結構

砌磚臺車式爐的煙道多設在兩側爐墻的下部，多個支煙道匯集到爐子軌道下的主煙道形成下排煙結構。

耐火纖維爐襯的臺車式爐的煙道位置不受砌體限制，可以采用下排煙結構，更多地采用爐后墻或側墻以及爐頂?shù)纳吓艧熜问降臒煹澜Y(jié)構。

臺車式爐常用耐火材料


(1)臺車式加熱爐所需筑爐材料種類：

1)高鋁磚;

2)黏土磚;

3)硅藻土磚或硅鈣板、耐火纖維隔熱板;

4)高鋁耐火澆注料;

5)多晶莫來石纖維制品

(2)臺車式熱處理爐所需筑爐材料種類：

1)黏土磚;

2)硅藻土磚或硅鈣板、耐火纖維隔熱板;

3)耐火澆注料;

4)耐火纖維毯;

5)耐火纖維模塊。
