回轉(zhuǎn)窯用耐火磚包括哪些

編輯：耐火磚廠家分類(lèi)：行業(yè)資訊發(fā)布：2017-04-06 瀏覽：次

回轉(zhuǎn)窯所使用的耐火材料以高鋁磚、鎂鉻磚和耐磨磚為主，低溫干燥窯則使用粘土磚做內(nèi)襯。

比如氧化鋁回轉(zhuǎn)窯是氧化鋁熟料的燒結(jié)窯。氧化鋁生產(chǎn)用回轉(zhuǎn)窯窯體為鋼板焊接而成的筒體，內(nèi)襯耐火材料。耐火材料工作環(huán)境惡劣、條件苛刻。它應(yīng)當(dāng)具有如下一些特性：抗堿侵蝕能力強(qiáng)；能長(zhǎng)期處于1200~1300℃高溫下工作，而不損毀；能承受動(dòng)載荷的沖擊；能抵抗?fàn)t料的侵蝕；能耐高溫氣流的沖蝕。

目前，由于原料的原因，我國(guó)氧化鋁的生產(chǎn)流程大多采用燒結(jié)法和聯(lián)合法。鋁礬土的干燥、煅燒，氫氧化鋁的焙燒等工藝大多采用回轉(zhuǎn)窯。

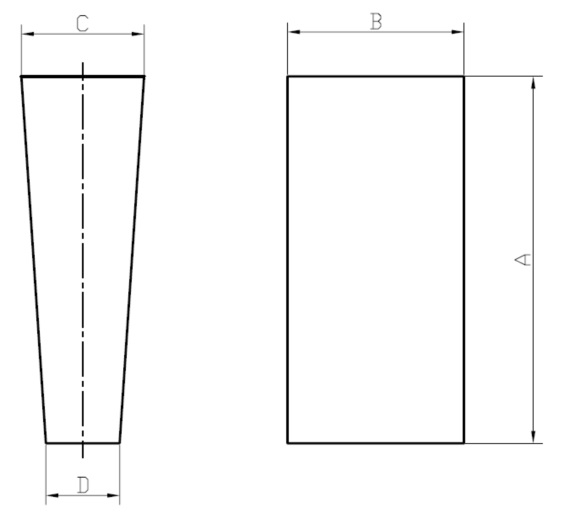

其中150回轉(zhuǎn)窯用厚楔形磚，即3838回轉(zhuǎn)窯筒體專(zhuān)用的5566磚是大小端距離A設(shè)計(jì)在長(zhǎng)度上、大小端尺寸C/D設(shè)計(jì)在厚度上的楔形磚，見(jiàn)下圖。

高鋁磚的理化指標(biāo)如下所示：

項(xiàng)目	LZ-80	LZ-75	LZ-65	LZ-55	LZ-48
Al2O3% ≥	80	75	65	55	48
耐火度℃ ≥	1790	1790	1790	1770	1750
0.2MPa重軟化開(kāi)始溫度℃ ≥	1530	1520	1500	1470	1420
顯氣孔率% ≤	22	23	23	22	22
常溫耐壓強(qiáng)度 MPa ≥	70	60	49	44	39
重?zé)€變化% 1500℃x2h	0.1 ~ -0.4				0.1 ~ -0.4
1450℃x2h	0.1 ~ -0.4				0.1 ~ -0.4

鎂鉻磚理化指標(biāo)如下所示：

		DYMGe-6	DYMGe-8	DYMGe-9	DYMGe-12	DYMGe-16	DYMGe-18
		DYMGe-6	DYMGe-8	DYMGe-9	DYMGe-12	DYMGe-16	DYMGe-18
	MgO ≥	80	75	75	65	60	60
化學(xué)成分（%）	Cr2O3≥	6	8	9	12	16	20
	SiO2≤	1.8	1.8	1.8	2.5	2.8	2.8
體積密度（g/cm3）≥		2.9	2.95	3	3	3.05	3.1
顯氣孔率, % ≤		18	17	17	17	17	17
常溫耐壓強(qiáng)度, MPa ≥		50	50	50	50	45	45
荷重軟化開(kāi)始溫度,℃ ≥		1600	1650	1700	1700	1700	1700
熱震穩(wěn)定性,次, [1100℃,水冷] ≥		4	5	7	7	7	7
