通常高溫高壓的煤氣化反應特點要求在氣化爐內部須加設耐火材料襯里。氣化爐結構通常分為3層：爐子內部里層為直接接觸高溫介質的耐火材料層;中間層為保溫材料層；爐襯的外層爐體為不銹鋼爐殼。除了反應器結構和附屬設備等關鍵技術外，由于溫度、壓力及其它反應工況等條件的要求，其反應器襯里材料的選擇和烘制也是關系到工藝成敗的關鍵技術。內襯耐火材料襯里的使用壽命對氣化爐長周期穩定運行影響巨大。煤氣化工藝因采用的煤種繁多、品質各異，流化床氣化爐內反應工況復雜，通常伴有高溫氧化、硫化、氫化、碳化、氯化等的氣氛腐蝕，同時對于高堿金屬煤種或添加堿金屬催化劑的工藝還可能引入堿腐蝕等問題，該些侵蝕嚴重影響了耐火材料的使用壽命，并且對高溫裝置的穩定運行造成不良影響。氣化爐內腐蝕的發生使得耐火材料的選擇和使用壽命備受關注。





一、耐火材料的種類



耐火材料依照不同的分類標準具有不同的分類。具體可以根據化學性質不同分為堿性、中性及酸性耐火材料；根據供貨形態不同，分為定型耐火材料與不定型耐火材料；根據是否經過燒制，分為燒成與未燒耐火材料；也可根據耐材化學成分不同分為：硅石耐材、鋁硅酸鹽耐材、鎂質耐材、碳復合耐材等。



耐火材料使用工況的復雜及惡劣性決定了，依據使用環境不同需對耐火材料提出不同性能要求，包括其抗溫度損害性能、抗熱應力破壞性能及抗環境介質侵蝕性能等。



由于各耐火材料其理化性能存在較大差異，應結合反應器特點、工作環境及具體用途，選擇適宜的耐火材料。對于流化床氣化爐，內襯耐火材料的損壞主要分為化學侵蝕、熱侵蝕、機械侵蝕三大類?；瘜W(xué)侵蝕會導致耐火材料結構性能的降低，進而加大熱力學侵蝕及機械侵蝕對材料耐磨性能的影響。



材料的選擇需充分結合工藝特點。通常材料選取時需關注的理化指標包括耐壓抗折強度、耐磨及熱震穩定性、重?zé)€變率等。當反應工況下選擇的材料、如澆注料未達所需燒結溫度，則強度會大大降低，首先需要保證所選耐火材料在工作溫度下具備較好的強度，或者在開始烘爐時烘至達到材質的燒結溫度以保證工況運行時材料的強度較高。另外，耐火材料在制作施工、安裝及烘爐過程中的不合理也會導致耐材的損壞。因此，須確保廠家在施工制作過程中嚴格按照設計要求進行施工，同時保證整個過程滿足耐材生產廠家提出的材料施工要求。確保材料中所含的水分完全轉化為水蒸氣逸出，避免爐子點火運行后因耐火材料中的水蒸氣壓力超過材料的拉伸強度進而引起襯里分層、崩潰、導致爐子內襯塌落。



二、流化床氣化爐及耐堿侵蝕機理



2.1流化床鍋爐用耐火材料的現狀



通常流化床用耐火材料內襯按作用可分為三類：耐磨材料；耐火材料；保溫材料。現有流化床采用的耐火材料包括：磷酸鹽耐材；碳化硅耐材；剛玉耐材；氮化硅結合碳化硅產品等。



磷酸鹽磚適用于1200～1600℃溫度范圍，為500℃低溫?zé)崽幚淼玫降牟粺u，已在水泥窯應用多年，早期的循環流化床鍋爐內襯也采用該材料。但在循環流化床鍋爐的運行溫度范圍內(850～900℃)，磷酸鹽耐材性能不穩定，耐磨性差，但因價格優勢，其早期在流化床具有較多應用。



碳化硅耐材具有優異的耐磨及熱震穩定性。但對于煤氣化工藝，因反應器內略帶氧化性氣氛導致其使用受限。報道指出，美國嚴禁在循環流化床鍋爐中選用碳化硅耐材，且較高的成本也限制了碳化硅的使用。



硅酸鋁質耐火材料(Al?O3-SiO?系)，基本化學組成為Al?O3、SiO?。該系耐材中應用較多的為莫來石及剛玉耐火材料。莫來石因耐火度高、抗蠕變、抗化學侵蝕性好、荷重軟化溫度高、抗熱震性能較好、體積穩定性能好以及電絕緣性強，成為理想的耐火材料。但是莫來石的化學成分不穩定，包括2Al?O3·SiO?及3Al?O3·2SiO?兩種形式。



剛玉耐火材料中，Al?O3含量高于90%且主晶相為α-Al?O3。剛玉具有熱力學強度高、化學穩定性好、抗熱震性及抗磨損性好、抵抗還原劑作用能力強等性能，因此作為耐火材料的重要原料。



綜合上述材料性能及價格等各方面因素考慮，煤氣化爐通常選用剛玉作為內襯耐火材料，通常使用的品種有白剛玉、高鋁剛玉和棕剛玉等。



對于煤氣化爐，選取耐材組成及設計結構的不同導致耐材內襯的抗煤灰侵蝕能力各異。煤灰對耐火材料的侵蝕機理即煤灰礦物質與耐火材料反應、侵蝕的過程。研究表明，煤灰對高鋁耐材的侵蝕強，碳化硅耐材次之，剛玉耐火材料抗侵蝕能力更強。



2.2 不同耐火材料抗堿腐蝕特性研究



氣化爐中各氣氛腐蝕中，堿侵蝕對耐材內襯的破壞作用尤其強。爐內的堿金屬蒸發、凝聚至耐火磚襯，尤其是縫隙處，在其中富集、滲透，導致磚襯腐蝕、開裂，耐材內襯遭受破壞。



目前，在堿金屬對耐火材料的腐蝕方面，國內外開展了大量工作。高爐工作者制定了耐火材料抗堿性能試驗方法標準，其以低氣孔率高抗堿性為目標，研制了微氣孔產品；徐國濤等通過考察堿金屬對不同耐火材料的腐蝕性，研究耐火材料在不同條件下的堿侵蝕過程，并提出了耐材改進對策；李偉等在碳熱還原條件下研究了硅鋁系耐火材料的腐蝕行為，發現高鋁磚的耐腐蝕性能好，且堿金屬的添加加劇了耐火材料的侵蝕，添加劑添加量變化侵蝕加??；周世倬等研究了各種硅鋁質耐材及碳素材料的抗堿侵蝕性能，發現堿金屬對硅鋁質耐材的侵蝕是由于形成了白榴石、鉀霞石高體積膨脹物質等，從而導致了磚襯體積的膨脹，并得出剛玉質耐材的抗堿腐蝕性能更強；高峰等考察了含堿煤灰在不同耐火磚表面的潤濕性及侵蝕性，發現剛玉磚受到的侵蝕更弱；Stjernberg等研究了莫來石/剛玉耐材與含堿材料的反應，發現堿金屬與耐火磚反應生成了霞石及白榴石相，該些物相的生成導致磚內行程了一定的體積膨脹，進而加速了耐火材料的損毀。含堿物質會對鋁含量高的耐火材料造成一定損害，從而導產生“堿裂解”。此外，含堿物質會形成粘結物進而損壞耐火材料，尤其易形成硫-堿化合物，損壞耐材的粘結結構。研究表明，900℃以下的堿蝕為耐火材料同含堿物質直接反應引發，而高溫下的侵蝕則是因為將含鉀化合物還原成生成了鉀蒸汽，進而發生遷移氧化反應引起。下面對含堿工況下常用耐火材料的抗堿腐蝕性進行詳細介紹：



(1)硅鋁系耐火材料



Al?O?-SiO?系耐火材料的基本化學組成是氧化鋁和二氧化硅，依照氧化鋁含量的高低，將硅鋁系耐火材料劃分為表1幾類。

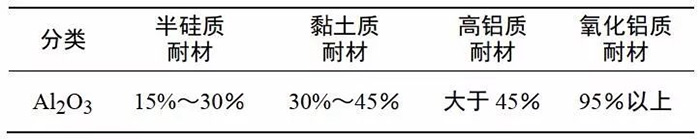

表1 硅鋁系耐火材料分類



采用Al?O?-SiO?系耐火材料，含堿化合物與之發生的化學反應如下：



A?S?+16SiO?+3K?O→3KAS?(正長石)A?S?+10SiO?+3K?O→3KAS?(白榴石)



2A?S?+8SiO?+6K?O→6KAS?(方鉀霞石)



11Al?O?+K?O+Na?O→(K·Na)A11(β剛玉)



K?SO?·2CaSO?+H?0→2CaSO?·K?SO?·H?O(鉀石膏)



2CaSO?+K?SO?→2CaSO?·K?SO?(無水鉀石膏)



堿金屬對Al?O?-SiO?質耐火材料的侵蝕是因為形成了白榴石、鉀霞石、β-剛玉等，其的生成導致耐材內襯體積發生膨脹，結果會終導致了堿裂解現象的發生。反應產物取決于堿濃度和耐火材料中的Al?O?、SiO?的含量。堿金屬對各種硅鋁質耐火材料膨脹破壞的程度各不相同。



高鋁磚(莫來石成分)的耐火材料較差，破損膨脹較為嚴重。堿金屬同莫來石反應，在700～110℃生成霞石，含堿物相的生成會產生20%～25%的體積膨脹，導致材料損毀。



剛玉質耐火材料抗堿金屬性能較好,體積變化較小。堿侵蝕的機理為：晶界物質與含堿材料發生反應產生了新物質，且該物質產生了一定的體積膨脹，導致剛玉耐材試塊的碎裂，即一定溫度、壓力下K?O和Al?O?形成固溶體鉀的過程，化學反應如下：



1/11K?O(S)+Al?O?(S)→1/11(K?O·Al?O?)(S)



另外，堿金屬對耐火材料的腐蝕性能受具體反應溫度、氣氛、反應時間及堿金屬存在形態的影響。不同氣化工藝在選擇氣化爐內襯耐火材料時，應結合自身工藝特點及在氣化爐內使用部位、具體反應工藝條件(氣氛、溫度等)、K形態等的不同而選取不同的耐火材料。但在高溫和高堿金屬濃度下,不存在可以完全抗堿金屬侵蝕的硅鋁質耐火材料。因此，對于堿金屬循環積累嚴重的高爐,下部不應采用高鋁內襯，另外，氣孔度是影響耐火材料抗堿金屬性能的關鍵因素之一。



(2)含鉻耐火材料



鎂鉻質、鉻剛玉耐火材料耐火度高，高溫強度大，抗熱震性優良。由于其良好的抗堿性能及優良的耐高溫特性，鎂鉻質耐火材料長期用作堿回收爐爐襯耐材。含鉻耐火材料中Cr?O?,特別是基質中的Cr?O?有利于增加材料密度和熱態結合強度,降低氣孔率,改善抗渣侵蝕性。但是Cr?O?與鉻礦在氧化氣氛下易與堿金屬氧化物(K?O、Na?O)反應生成低熔點的六價鉻酸鹽，其反應式如下：



2(Cr?O?)+O?+R?O→4(R?CrO?)(R-K、Na等)



該反應的發生，一方面不僅破壞了Cr?O?與鉻礦的結構，而且形成的低熔物還會滲入磚內；另一方面鉻酸鹽R?CrO?是一種弱氧化性化合物，化學穩定性較高，六價鉻是有毒的并能致癌，大量研究表明：人類的一些皮膚潰瘍和呼吸道疾病均與Cr6+有關，且會對環境造成的污染具有持續性。隨著環保意識的增強，已將處理“鉻公害”提到了議事日程。



(3)鋁酸鈣系耐火材料



CaO-Al?O?二元系統中包括兩個重要的化合物，即二鋁酸鈣、六鋁酸鈣。因良好的水硬化能力、脫碳能力及高溫使用性能，在建材、冶金、國防等行業應用廣泛。六鋁酸鈣(CaAl??O??或CaO·6Al?O?，簡寫為CA?，礦物名稱：黑鋁鈣石)，因較佳的理化性能近年來倍受關注。其在CaO-Al?O?二元系統中，抗水化性較好、熔點(上限高約1830℃分解熔融)。CA?晶體各向異性生長，可形成六方片狀晶體形貌，該晶型具有微孔結構，且在一定溫度范圍內能影響燒結，保持材料的顯氣孔率基本不變，降低導熱系數。值得一提的是，CA?與Al?O?具有很好的適配性，兩者因平均熱膨脹系數十分接近，可以進行任意配比而不會引起膨脹失配。同時，由于CA?熔點高，在高溫還原性氣氛下穩定性好，在堿性環境中具有較好的抗侵蝕能力。六鋁酸鈣材料發展前景優良。在高溫條件下，剛玉、CA?都會同K?O反應。剛玉與氧化鉀反應生成β-剛玉，伴隨著較大的體積膨脹，這是造成耐火內襯破壞的主要原因之一。但CA?的晶體結構與β-Al?O?晶體結構相似，將Ca2+嵌入層狀氧化鋁中，可在層間吸收堿金屬離子，且體積不會發生明顯變化；另外，CA?的體積密度(3.38g/cm³)與KA11的體積密度(3.37g/cm³)相近，所以當CA?被堿侵蝕時，與其它的耐火材料相比，其體積穩定性更高。



(4)鎂鋁尖晶石系耐火材料



鎂鋁尖晶石(MgO·Al?O?或MgAl?O?，簡寫為MA)是MgO-Al?O?二元系統中穩定存在化合物。鎂鋁尖晶石為各向同性的八面體結構，Al-O、Mg-O間以離子鍵結合，其靜電鍵強度相同，結構穩定。該種晶體結構保證了MA耐材優異的熱震穩定性及耐磨性能，且在氧化還原性氣氛下，對游離的SO?/SO?及K?O/Na?O具備較佳的抗侵蝕性，因此，MA在耐火材料行業應用廣泛。另外，鎂鋁尖晶石熔點高(2135℃)、導熱系數低、熱膨脹系數小、強度高、硬度大、抗沖擊、抗堿侵蝕能力強，且對鐵的氧化物的作用也很穩定。



(5)復合材料



鑒于CA?及MA均具有較好的抗堿腐蝕性能，且CA?及MA的熱膨脹系數相近、相容性好，可以任意比例配合，不存在膨脹失配問題。因此，可考慮將兩種材料復合使用，目前已研制出CA?-MA復合輕質骨料，經研究表明其具有良好的熱震穩定性、耐侵蝕性、耐磨性能及良好的抗渣侵蝕性。



(6)鋁炭系耐火材料



鋁炭系耐火材料在高爐上應用較多，如在存在堿蝕的鐵水預處理爐、熔融還原爐都有著應用或潛在應用前景。其中SiAlON(碳化硅類)結合剛玉材質成為大型高爐上的關鍵耐火材料。在還原性氣氛下，富含堿金屬的高爐爐渣對SiAlON結合剛玉磚的侵蝕速度較小，其侵蝕機理為SiAlON與堿蒸氣反應生成鉀霞石，并參與了硅酸鹽玻璃相的生成；剛玉顆粒與灰渣中的氧化亞鐵、氧化鈉和氧化鉀等反應生成鐵鋁尖晶石及少量針狀β-氧化鋁。但SiC在氧化性工況下使用，SiC氧化成SiO?，可生成堿硅酸鹽，產生高溫粘結相，與表面層反應同步，易形成掛渣層。這一方面可能會減緩堿蝕過程，但該高溫粘結相的存在同時會粘附耐火材料及灰渣，可能進一步生成霞石及其他低溫共熔物，造成基質脆化損毀。
