磷酸鹽耐火磚又稱(chēng)為磷酸鹽結(jié)合高鋁磚，是用磷酸鹽結(jié)合燒礬土集料，機(jī)壓成型，用濃度為42.5%～50%磷酸溶液作結(jié)合劑 而制成的一種新型低溫?zé)Y(jié)耐火磚，三氧化二鋁含量在80%左右。使用磷酸二氫鋁作結(jié)合劑的是磷酸鹽耐磨磚。

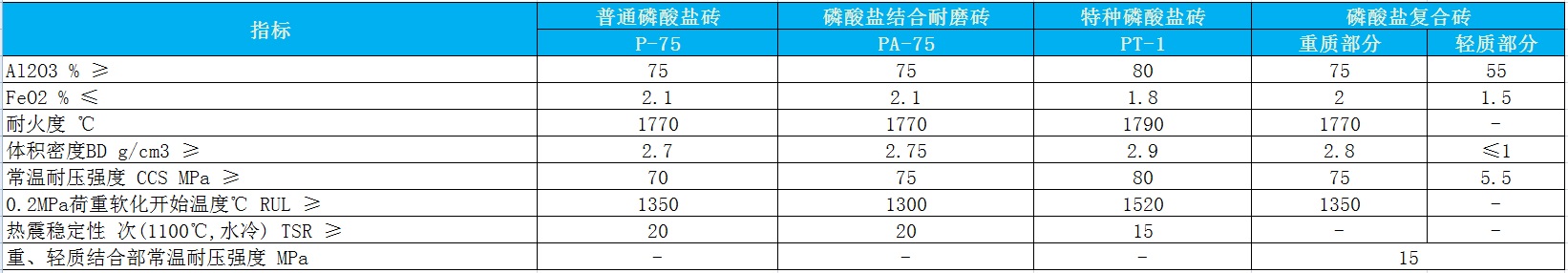

　　磷酸鹽耐火磚理化指標(biāo)：

　　磷酸鹽磚的密度為2.77g/cm，抗壓強(qiáng)度經(jīng)過(guò)500℃處理冷卻后為105MPa；1000℃，為16.48MPa；荷重軟化溫度：0.6%變形時(shí) 為1325℃～1440℃，4%變形時(shí)為1495℃～1550℃，導(dǎo)熱系數(shù)：500℃為1.849,800℃為1.777,1000℃為1.748,1300℃為1.91 ；平均熱膨脹系數(shù)（10—8/℃）：500℃時(shí)為6.24,1000℃時(shí)為7.25,1300℃時(shí)為6.53。

　　磷酸鹽磚有四種類(lèi)型：普通磷酸鹽磚；磷酸鹽結(jié)合耐磨磚；特種磷酸鹽磚；磷酸鹽復(fù)合磚。

　　磷酸鹽磚具有以下特點(diǎn)：

　　1.具有良好的抗化學(xué)侵蝕性，并且抗堿能力遠(yuǎn)遠(yuǎn)于粘土磚，高鋁磚；

　　2.較高強(qiáng)度，耐磨性好；

　　3.良好的抗熱震性能；

　　4.荷重軟化溫度高；

　　5.導(dǎo)熱性差。

　　普通磷酸鹽磚是由磷酸溶液結(jié)合，而特種磷酸鹽磚是由工業(yè)磷酸，工業(yè)氫氧化鋁配比成的溶液結(jié)合，后者強(qiáng)度比前者強(qiáng)度 突出，適合砌筑在磨損嚴(yán)重的部位。

　　由于磷酸鹽磚的良特性，相比高鋁磚的耐火度高、強(qiáng)度大、耐急冷急熱性好、耐磨性好，它的出現(xiàn)使之高鋁磚逐漸在水 泥回轉(zhuǎn)窯的應(yīng)用中淘汰。主要用于水泥窯回轉(zhuǎn)窯預(yù)熱帶、高溫帶和風(fēng)口磚等部位，適用于各類(lèi)水泥窯使用效果良好。
