焦爐是生產(chǎn)焦炭的，由耐火材料砌筑而成的高溫窯爐，焦爐內(nèi)襯主要采用的是硅磚，占整體耐火材料的70%還要多，廣大客戶都比較關(guān)心硅磚的價格和質(zhì)量，這里推薦榮盛耐材，源頭廠家直銷，價格合理，多年的生產(chǎn)經(jīng)驗，質(zhì)量可靠，歡迎咨詢。





硅磚是氧化硅質(zhì)耐火材料的主要種類，其中SiO2的質(zhì)量分數(shù)不低于93％。硅磚是典型的酸性耐火磚，對酸性爐渣具有良好的抵抗性，對Al2O3，F(xiàn)eO，F(xiàn)e2O3等氧化物也具有良好的抵抗性，但對堿性爐渣的抵抗能力差，易被CaO，K2O，Na2O等氧化物作用而破壞。硅磚的荷重軟化溫度高達l640-1680℃，在高溫下長期使用體積比較穩(wěn)定。但硅磚抗熱震性差，耐火度不夠高。



焦爐具有抵抗酸性熔渣侵蝕能力強,導熱性好,荷重軟化溫度高,耐火度在1700℃左右,砌筑硅磚的部位有：碳化室、燃燒室、蓄熱室、斜道、爐頂?shù)炔课弧＝範t不同部位，所用硅磚性能指標略有差異，隨著焦爐的大型化，對所采用的耐火材料材質(zhì)、質(zhì)量及尺寸等要求更高，而研發(fā)的焦爐用高密度硅磚成為目前較多用戶的選擇。



焦爐為什么用硅磚砌筑內(nèi)襯?

焦爐用硅磚的原因：

1.硅磚各項指標都符合焦爐的使用條件。2.使用硅磚可達到焦爐使用壽命更長。3.縮短焦爐結(jié)焦時間。4.硅磚適合于長期高溫環(huán)境下工作，焦爐砌筑硅磚的部位正符合這一要求。5.硅磚性價更為合理。

焦爐用硅磚抗熱震效果差，不能急冷急熱，需要注意：1、砌筑的窯爐在烘爐時，600℃以下升溫不宜過快。2、窯爐需要冷卻至600℃時，要緩慢冷卻，以免產(chǎn)生裂紋。

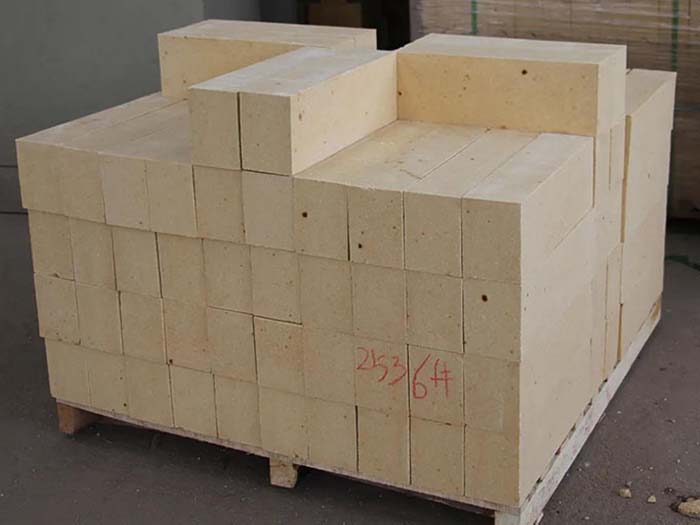

焦爐用硅磚的外觀規(guī)定

1)裂紋長度不得大于該裂紋所在面全長的二分之一。

2)裂紋只允許跨過一條棱，邊寬小于50mm的面允許跨過兩條棱，跨棱裂紋不合并計算。

3)跨頂磚工作面不允許有橫向裂紋。

4)磚的斷面層裂：

①層裂寬度不大于0.10mm時，不限制;

②層裂寬度為0.11~0.25mm時，長度不大于60mm;

③層裂寬度為0.26~0.50mm時，長度不大于30mm;

④層裂寬度大于0.50mm時，不準有;

⑤斷面層裂延伸至磚表面時，不準有。

⑥單重大于15kg的磚缺角、缺棱長度除炭化面外，其他面允許a+b+c≤80mm。



焦爐用硅磚的外觀規(guī)定如下：

1)裂紋跨棱時只允許跨一條棱，跨棱裂紋不合并計算。

2)碹磚上與工作面平行的裂紋：長度不大于裂紋所在面與工作面共用棱長度的五分之一。

3)層裂：單重不大于20噸的按工作面裂紋指標考核;單重大于20kg的磚，按非工作面裂紋考核。

4)單重大于40kg的磚，其技術(shù)條件由供需雙方協(xié)商。



焦爐用硅磚價格是多少，哪個廠家的質(zhì)量好？

硅磚價格需要根據(jù)指標和尺寸，這樣廠家才能提供比較惠的價格，質(zhì)量好的廠家，推薦榮盛耐材，多年的生產(chǎn)經(jīng)驗，質(zhì)量可靠，歡迎咨詢、來廠實地考察。



耐火材料出現(xiàn)開裂、脫落、易磨損怎么辦？想要解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產(chǎn)、研發(fā)服務(wù)多年，能解決高溫窯爐內(nèi)襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術(shù)交流。
