97超碰中文字幕久久精品_日产日韩亚洲欧美综合搜索_国产成人高清精品免费鸭子_少妇啪啪姿势不断呻吟av_国产在vr视频精品观看_综合亚洲一区二区三区_一级特黄特色的免费网站_欧美激情在线视频中文_澳门毛片免费播放_亚洲中文无码卡通动漫野外

在線留言 聯(lián)系我們 網(wǎng)站地圖

歡迎您來到榮盛集團(tuán)【鄭州榮盛窯爐耐火材料有限公司】官方網(wǎng)站!

139-3717-0928

所在位置:首頁 > 耐材百科 > 行業(yè)資訊

行業(yè)資訊

滑板耐火磚知識介紹

編輯:耐火磚廠家   分類:行業(yè)資訊  發(fā)布:2020-09-10   瀏覽:

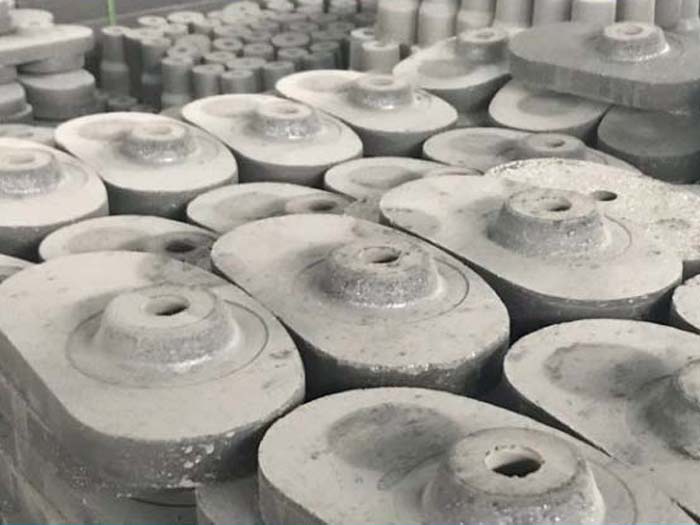

滑板


滑板耐火磚是滑動水口中關(guān)鍵的耐火材料部件,它是決定滑動水口功能的關(guān)鍵部分,滑板耐火磚的使用壽命與所用材質(zhì)有密切關(guān)系?;迥突鸫u須具備下列性能:1)滑動面應(yīng)平滑,平整度小于0. Imm。2)耐火磚機(jī)械強(qiáng)度要高。3)滑板耐火磚耐鋼水和熔渣的侵蝕能力要強(qiáng)。4) 滑板耐火磚不易附著鋼水?;迥突鸫u從制造方法上可分為燒成耐火磚和免燒滑板耐火磚兩種?;迥突鸫u材質(zhì)主要有高鋁質(zhì)、剛玉一莫來石質(zhì)、鎂質(zhì)、鉻質(zhì)、鋁碳質(zhì)和鋁鋯碳質(zhì)等。目前在滑板耐火磚的材質(zhì)主要有高鋁質(zhì),鋁碳質(zhì)耐火磚等。
滑板耐火磚的性能和分類
一、滑板耐火磚須具備下列性能
 1、滑動面應(yīng)平滑,平整度小于0.1mm。
 2、機(jī)械強(qiáng)度要高。
 3、耐鋼水和熔渣的侵蝕能力要強(qiáng)。4、不易附著鋼水。
二、滑板耐火磚的分類從制造方法上,滑板耐火磚可分為燒成磚和不燒滑板磚兩種?;宕u材質(zhì)主要有高鋁質(zhì)、剛玉一莫來石質(zhì)、鎂質(zhì)、鉻質(zhì)、鋁碳質(zhì)和鋁鋯碳質(zhì)等。目前在滑板磚的材質(zhì)主要有高鋁質(zhì)、鎂質(zhì)和鋁碳質(zhì),以上材質(zhì)滑板,以鋁碳質(zhì)滑板的使用壽命長,一般為3~5爐。
三、滑板耐火磚損壞的主要原因1、鋼流的熱沖擊,使滑板發(fā)生開裂、滑動面剝落。2、鋼水和熔渣化學(xué)侵蝕,使滑板孔徑擴(kuò)大,滑動面熔損。3、滑板的反復(fù)使用,使已產(chǎn)生的裂紋擴(kuò)大,表面不平整。4、由于滑動面不平整,造成粘鋼。
滑板磚在耐火材料的應(yīng)用及理化性能
關(guān)鍵性的滑板磚,西德采用高鋁質(zhì)(Al2O3 90%)并以莫來石結(jié)合的滑板使用普遍,約占總用量的71%。幾乎所有的髙鋁磚均用瀝青浸漬后,再輕燒處理,獲得髙強(qiáng)度、結(jié)構(gòu)均勻致密的滑板磚。在高鋁滑板配料中添加磷酸鹽以降低鍛燒溫度,使滑扳尺寸保持穩(wěn)定,并減少廢品率和研磨工作量。鋯質(zhì)滑板耐化學(xué)侵蝕和抗機(jī)械沖刷性能特佳,壽命比高鋁或鎂質(zhì)滑板高約一倍。因氧化鋯質(zhì)價格昂貴。這樣既可增強(qiáng)鑄孔抗腐蝕和沖刷的能力,又可避免由于氧化鋁沉積所造成的水口堵塞,使滑動水口壽命由1至2次提高到4至8次。損壞部分還可用水泥結(jié)合或磷酸鹽結(jié)合的高鋁水泥修補(bǔ),進(jìn)一步延長使用期限。
NKK型回轉(zhuǎn)滑動水口,可用于15-240t的鋼包。
滑板呈圓形,上滑板(固定板)上有一個鑄孔,下滑板上有2孔或3孔,孔徑60-126mm?;宓幕剞D(zhuǎn)靠電動機(jī)傳動。安裝滑板時不用火泥充填,而是靠螺栓擰緊,所以準(zhǔn)備工作簡便。也有靠彈簧壓緊的回轉(zhuǎn)式水口。
NKK裝置用耐火材料:滑板磚為剛玉質(zhì)(Al2O3 91.76%)、莫來石剛玉質(zhì)(Al2O3 81%-86%)和鋯英石質(zhì)(ZrO2 62.5% ,SiO2 33.54%)等。
上水口磚為鋯英石質(zhì)、高鋁質(zhì)。下水口磚為含SiC 12.21%,SiO2 37.93%,Al2O3 44.26%。
由于Al2O3-SiO2系耐火材料具有異的抗侵蝕性能,在此基礎(chǔ)上添加石墨后的鋁碳質(zhì)制品,在日本廣泛用于滑動水口,并通過加入不同添加物或經(jīng)油浸處理,改善性能后的滑板、水口磚或座磚各有特點(diǎn),使用過程中對防水口堵塞、冶煉潔凈鋼、提高耐火材料壽命,均達(dá)到了好的效果。
(1) 鋁碳質(zhì)滑板,通過添加Zr02、B4C、A10N、AZTS(Al2O3-ZrO2-TiO2)、AZTS (Al2O3-
ZrO2-TiO2-SiO2)和金屬粉進(jìn)一步改進(jìn)了性能,提高了使用壽命。
(2) 添加MgB的Al2O3-C滑板,中溫下的抗氧化性和強(qiáng)度均有改善,同時還提高了材料的抗水化性能。在1000℃還原氣氛下,該制品的性能特點(diǎn)為:氧化層較添加B4C的薄;高溫強(qiáng)度比加B4C為高;采用壓熱器,在900kPa水蒸氣壓下保持3h,加MgB的試驗(yàn)品,無水化現(xiàn)象,抗水化性能好;加B4C的滑板磚則表面無龜裂;且中溫階段不存在加Al粉的浮皮現(xiàn)象。
(3) 低硅鋁鋯碳滑板,為了提高抗熱震性,在鋁碳質(zhì)滑板中加入了低膨脹的莫來石,由于帶進(jìn)了較多的SiO2,降低了抗侵蝕性能。為此,加入少量ZrO2代替莫來石,使滑板含少量SiO2或完全不含SiO,既提高了抗侵蝕性,又因單斜ZrO2線膨脹系數(shù)低和ZrO2相變韌性,使滑板產(chǎn)生微裂紋,顯著地提高了抗熱震性,使用壽命比鋁碳質(zhì)滑板提高一倍以上。
含硅低的鋁鋯碳滑板(Al2O3 76.5%,ZrO2 11. 3%,SiO2 1.5%,F(xiàn)、C 11.0%)在使用中達(dá)到12爐的良好效果。
耐火材料出現(xiàn)開裂、脫落、易磨損怎么辦?想要解決問題,需要從根源挖掘,分析出真正的原因,榮盛耐材從事耐材生產(chǎn)、研發(fā)服務(wù)多年,能解決高溫窯爐內(nèi)襯的各種疑難問題,歡迎廣大新老朋友咨詢及技術(shù)交流。



耐材百科Refractory Encyclopedia

客服中心

0371-56777921

139-3717-0928

3491492646
