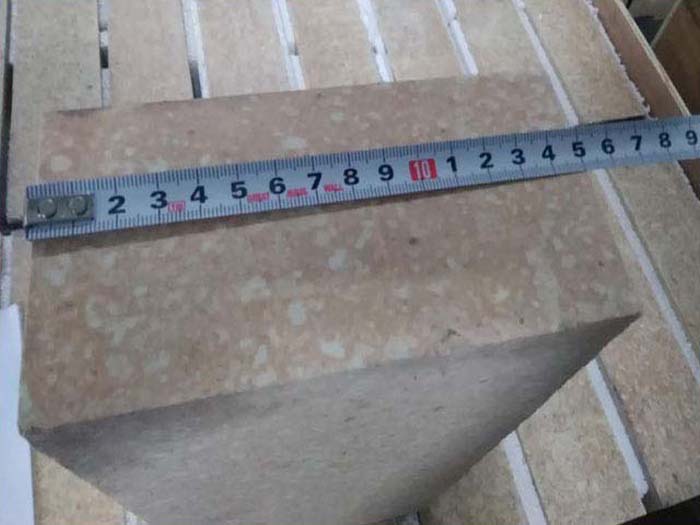

玻璃窯用鋯英石磚的原料及性質(zhì)

玻璃窯用鋯英石磚的主要以單一鋯英石燒結(jié)而制成的，為了改善鋯英石磚的性能，還有加入其他成分(如氧化鋯、高鋁礬土、電熔剛玉或氧化鉻等)的特殊鋯英石磚。

鋯英石原料的性質(zhì)

鋯英石(ZrSiO4)的理論組成為ZrO2 67.2%， SiO2 32.8%。它經(jīng)常含有0.5%-3.0% HfO， 0%-2%

TiO2和微量的稀土氧化物，因而帶有微量的放射性。

鋯英石屬正方晶系，比重變動(dòng)范圍很廣，為3.9-4.9。硬度為7-8。有完全無色的，亦有淡黃、淺灰、淡黃綠、棕黃和淡紅褐色。

鋯英石的熱導(dǎo)率較低，線膨脹系敗較其結(jié)晶相比低，鋯英石是化學(xué)惰性的，難與酸發(fā)生作用，一些熔金屬也不與其發(fā)生作用，而玻璃和爐液在較小程度上與之發(fā)生反應(yīng)，熔融的堿的氟化物，氫氧化物，碳酸鹽和亞硫酸鹽能將鋯英石分解，除此之外，堿和酸的溶液在加熱時(shí)不與鋯英石作用。

玻璃熔窯用鋯英石磚技術(shù)要求

鋯英石磚是玻璃窯砌筑常用耐火磚之一，其主體原料為鋯英石(ZrO2·SiO2)。鋯英石為正方晶系礦物，硬度7.8，熔點(diǎn)為2550℃，鋯英石的化學(xué)性能相當(dāng)穩(wěn)定，不受熔化玻璃和爐渣的侵蝕影響。在玻璃池窯的應(yīng)用上，主要在玻璃熔窯大碹碹渣、看火孔、檢測孔，以及熔化部的胸墻，拱腳池底密封層等部位使用。鋯英石磚抗無堿玻璃液侵蝕性較好，可以用作與無堿玻璃液接觸、溫度較低部位的耐火材料?？篃釠_擊性較好的骨料型鋯英石磚，可用于溫度變化不大的上部結(jié)構(gòu)。此外，鋯剛玉磚在1650℃以下電絕緣性能好，還可用作電部位材料。

鋯英石磚的生產(chǎn)工藝

鋯英石磚是以鋯英石為主晶相的耐火磚，是含鋯質(zhì)耐火材料的重要品種之一。今天介紹下鋯英石磚的生產(chǎn)工藝。

(1)原料的處理。

鋯英石磚的原料是精選的鋯英石礦砂，簡稱鋯砂。其中含鋯英石約90%。鋯英石精礦砂粒度很細(xì)，而且單一，一般為0.1—0.2mm，不宜直接制耐火磚。

欲制成有粗顆粒的純鋯英石耐火磚，為便于調(diào)整耐火磚的粒度組成，并減少燒成收縮，通常，要對(duì)精礦砂預(yù)先煅燒或高溫熔融制成鋯英石熟料團(tuán)塊。煅燒熟料時(shí)首先將精礦砂的一部分磨成細(xì)粉，與另一部分精礦砂混合，用暫時(shí)性有機(jī)結(jié)合劑粘結(jié)制成料球或荒坯，在1500—1700℃(低于鋯英石分解溫度)下煅燒成密實(shí)的團(tuán)塊。若存在堿金屬氧化物或MgO、CaO等礦化劑，則也可在1050℃以上的較低溫度下煅燒。鋯英石砂在煅燒時(shí)從900℃開始產(chǎn)生收縮，約到1350℃收縮趨于停止，此后反而有所膨脹，在1700℃以后又急劇收縮。鋯英石精礦砂團(tuán)塊經(jīng)煅燒后致密性提高，體積密度可達(dá)3.5g/cm3以上。若以細(xì)粉料生產(chǎn)純鋯英石磚，則可直接將精礦砂在1450℃下煅燒，經(jīng)急冷使其疏松，然后再磨細(xì)。

(2)耐火磚的生產(chǎn)。

生產(chǎn)純鋯英石磚宜采用暫時(shí)性的結(jié)合劑，如亞硫酸鹽紙漿廢液、糊精和木質(zhì)素等。也可用乙基硅酸鹽，烷基酸鈣和磷酸以及水玻璃等。若用可塑耐火粘土作結(jié)合劑，耐火磚便于成型和燒結(jié)，但往往會(huì)引起耐火磚耐火度和體積穩(wěn)定性的幽降低。特別是當(dāng)配料中加入的粘土量較高時(shí)，影響尤為顯著。為促進(jìn)純鋯英石磚的燒結(jié)，在配料中常加入少量CaO或Ca(OH)2、MgO或MgF2以及其他礦化劑。這種外加劑在高溫下促使ZrO2·SiO2分解，并與ZrO2形成ZrO2固溶體和進(jìn)入玻璃相中，從而促進(jìn)燒結(jié)。

用純鋯英石配料時(shí)，為保證耐火磚有良好的性質(zhì)及的形狀，其顆粒粒度，結(jié)合劑和外加劑的數(shù)量等部須配合。對(duì)含有各級(jí)粗顆粒的耐火磚，需多級(jí)顆粒配料，細(xì)扮的比表面積和含量應(yīng)比普通耐火磚高，以利于制成致密的坯體和便于燒結(jié)。若坯體完全由細(xì)顆粒組成，細(xì)粉的大粒度通常為44/μm以下，其中數(shù)微米級(jí)者應(yīng)占多數(shù)。成型時(shí)，根據(jù)對(duì)耐火磚密度的要求，普通耐火磚一般以擠泥法和干壓法成型;致密者多用泥漿澆注法;高致密者常用泥漿澆注和等靜壓法。配料中各種組成應(yīng)與成型方法相對(duì)應(yīng)。這種純鋯英石耐火磚須在較高的溫度下燒成。高致密的耐火磚需更高的溫度根據(jù)坯體中細(xì)粉的性質(zhì)、含量和礦化劑的種類與數(shù)量，高燒成溫度一般在1700℃左右，應(yīng)控制在坯體燒結(jié)而不發(fā)生顯著變形的溫度下，并與保溫時(shí)間相對(duì)應(yīng)。

廠家未按時(shí)發(fā)貨，影響施工進(jìn)度怎么辦？榮盛耐材建議：在選購耐火材料生產(chǎn)廠家時(shí)，廣大客戶都知道，一旦出現(xiàn)沒有及時(shí)收到貨物，就會(huì)影響或延誤工期，不能按時(shí)投產(chǎn)，因此會(huì)造成經(jīng)濟(jì)損失，所以，一定要提前訂購，確定產(chǎn)品的生產(chǎn)周期和到現(xiàn)場的時(shí)間，以免造成比不要的經(jīng)濟(jì)損失。
