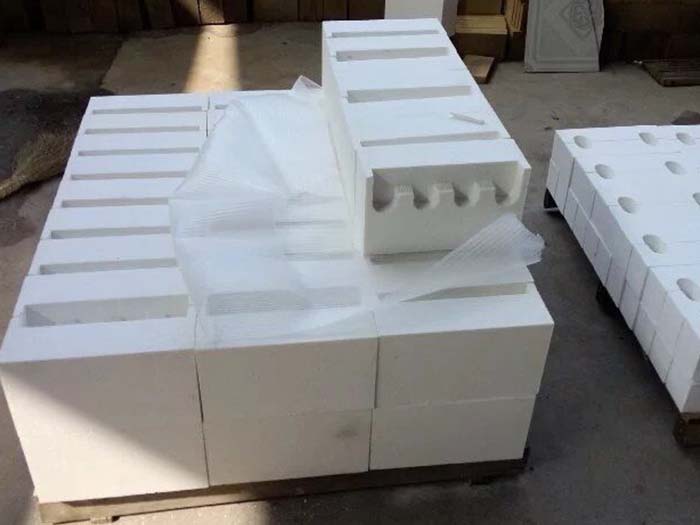

氧化鋁空心球磚是以氧化鋁空心球和氧化鋁粉為主要原料，結(jié)合其它粘結(jié)劑，在1750℃下燒成。本實(shí)用新型屬于一種溫材料節(jié)能保溫材料。

在減輕爐體重量、改造結(jié)構(gòu)、節(jié)約材料和能源等方面取得明顯效果。

一。使用溫度高：

溫度可達(dá)1750℃以上，熱穩(wěn)定性好。再熱線變化率小，使用壽命長(zhǎng)。

2?；Y(jié)構(gòu)，減輕爐體重量：

目前，耐高溫材料的體積密度為2.6-3.0g/cm，而氧化鋁空心球磚的體積密度只有1.1-1.5g/cm，同樣體積的氧化鋁空心球磚可以減輕1.1-1.9t的重量。

三。節(jié)省材料：

例如，要達(dá)到同樣的溫度，重質(zhì)磚的價(jià)格與氧化鋁空心球磚的價(jià)格相同，而且還需要大量的隔熱耐火材料。采用氧化鋁空心球磚，每立方米可節(jié)約重磚1.1-1.9噸，節(jié)約耐火保溫材料80%以上。

四。節(jié)能：

氧化鋁空心球具有明顯的保溫特性和較低的導(dǎo)熱系數(shù)，能起到良好的保溫效果，減少熱排放，提高熱效率，從而達(dá)到節(jié)能的目的。節(jié)能效果可達(dá)30%以上。

氧化鋁空心球及其制品是輕質(zhì)耐火材料，具有異的耐高溫性和節(jié)能性，在各種環(huán)境中都非常穩(wěn)定。特別是在1800℃高溫窯上的應(yīng)用。空心球可用作高溫、溫保溫填料、高溫耐火混凝土輕骨料、高溫澆注料等，空心球磚可用于高溫節(jié)能、倒焰窯、梭式窯、鉬絲爐、鎢棒爐、感應(yīng)爐等，滲氮爐等對(duì)于減輕爐體重量、改造結(jié)構(gòu)、節(jié)約材料和能源，將取得明顯的效果。



氧化鋁空心球的自然堆積密度為0.42-0.97g/cm3，吹球完好率為70%-90%。隨著球徑的減小，球的完整率增大，球的自然堆積密度也增大?？招那虻难趸X含量大于99.5%。這種空心球可直接用作塊狀保溫材料。使用時(shí)，大小球配合，摻入適量輕燒α-Al2O3微粉，保溫隔熱效果較好。氧化鋁空心球的高溫可達(dá)1800℃。以空心球?yàn)楣橇?，以氧化鋁粉為基材，以硫酸鋁和羧甲基纖維素溶液為粘結(jié)劑，制備空心球磚。空心球的大小是合適的。氧化鋁微粉是由工業(yè)γ-AI2O3經(jīng)1450℃煅燒、粉碎、提純而得的α-Al2O3。氧化鋁含量大于99%，粒徑均小于0.147m，其中85%小于5μm，粘結(jié)劑用量為5%硫酸鋁溶液（質(zhì)量分?jǐn)?shù)20%）和4%羧甲基纖維素溶液（質(zhì)量分?jǐn)?shù)3%）。將混合后的毛坯倒入木模中，置于振動(dòng)臺(tái)上，經(jīng)振動(dòng)和輕壓成型，得到完整、均勻分布的球體毛坯體。干燥后的坯體可根據(jù)不同要求在1500-1800℃下進(jìn)行燒制。產(chǎn)品孔隙率50%～70%，抗壓強(qiáng)度4～6Mpa，導(dǎo)熱系數(shù)3.3～3.8kj/m·h·℃。1100℃~空冷的熱震循環(huán)次數(shù)超過(guò)15次，是一種既有強(qiáng)度又有良好隔熱性能的耐火隔熱材料。隨著氧化鋁粉體的加入和燒成溫度的變化，產(chǎn)品的性能變化很大。球徑比的變化對(duì)產(chǎn)品性能影響不大。
