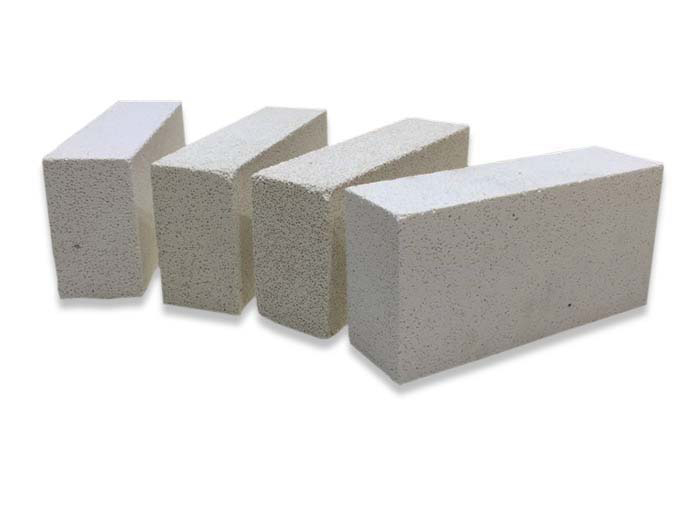

高溫莫來石輕質(zhì)磚是以人工合成莫來石為原料制成的以莫來石為主晶相的耐火制品。莫來石制品主要有兩類，燒結(jié)莫來石制品和電熔鑄莫來石制品。下面簡單介紹一下燒結(jié)莫來石制品的合成方法：

　　1、原料(合成莫來石)：合成莫來石主要是采用燒結(jié)法(或電熔法)合成。其合成方法是：選用純凈原料，按莫來石的理論組成(Al2O37l.8%，SiO228.2%)進行配料，經(jīng)過充分細磨、成球(或壓成料塊)、高溫煅燒(或電熔)而成。

　　(1)燒結(jié)法合成莫來石。目前外采用的配方主要有以下幾種。

　　A、天然高鋁礬土+高嶺土;

　　B、工業(yè)氧化鋁+粘土(高嶺土或蠟石);

　　C、工業(yè)氧化鋁+硅石;

　　D、工業(yè)氧化鋁+高鋁礬土(或硅線石系原料精礦);

　　E、剛玉(α-A12O3)+硅石。

　　燒結(jié)合成莫來石的生產(chǎn)工藝：

　　A、物料經(jīng)干混、細磨后成球，在回轉(zhuǎn)窯中煅燒而成;

　　B、物料經(jīng)濕法細磨，壓濾成坯塊，在回轉(zhuǎn)窯內(nèi)煅燒;

　　C、將工業(yè)氧化鋁和粘土用可塑法壓成坯塊，干燥后在隧道窯內(nèi)煅燒而成。

　　(2)電熔法合成莫來石。將配料混合后裝入電弧爐中熔融合成莫來石熟料。原料為工業(yè)氧化鋁、燒結(jié)質(zhì)礬土、高純硅石等。

　　采用合成莫來石熟料為顆粒料及細粉，或采用白剛玉、石英粉以及純凈粘土配制成相當于莫來石組成的混合細粉。顆粒料和細粉常用配比為：顆粒料45～55%，細粉(<0.088mm)55～45%，均勻混合后，高壓成型，燒成溫度為1550～1600℃。
